Định Mức Trộn Bê Tông Tươi Mác 300 Theo TCVN 4453:2012

Bê tông tươi mác 300 (tương đương cấp độ bền B22.5 theo TCVN 5574:2018) là loại bê tông có cường độ chịu nén đạt 300 kgf/cm² (≈ 29.4 MPa) sau 28 ngày dưỡng hộ tiêu chuẩn. Loại bê tông này được ứng dụng rộng rãi trong móng băng, dầm sàn, cột chịu lực trung bình, bể chứa nước, và kết cấu công trình dân dụng 3-5 tầng.

Bài viết này cung cấp định mức vật liệu chính xác theo TCVN 4453:2012 (Hỗn hợp bê tông nặng và bê tông nặng – Yêu cầu kỹ thuật), phân tích ảnh hưởng của loại xi măng, và hướng dẫn quy trình trộn đảm bảo cường độ thiết kế.

Định Mức Vật Liệu Cho 1m³ Bê Tông Mác 300

Phối Trộn Với Xi Măng PC40

Thành phần	Khối lượng	Ghi chú
Xi măng PC40	300-320 kg	Theo TCVN 2682:2009
Cát vàng (module độ lớn 2.5-3.0)	700-720 kg	Hàm lượng bùn ≤ 3%
Đá dăm 1×2 cm	1120-1150 kg	Cường độ nén ≥ 800 kgf/cm²
Nước	175-185 lít	Tỷ lệ N/X = 0.55-0.58
Phụ gia giảm nước (tùy chọn)	0.5-1.0% khối lượng xi măng	Tăng độ sụt 2-4 cm

Phối Trộn Với Xi Măng PC30

Thành phần	Khối lượng	Ghi chú
Xi măng PC30	340-360 kg	Cần tăng 12-15% so với PC40
Cát vàng	650-670 kg	Module độ lớn 2.5-3.0
Đá dăm 1×2 cm	1080-1110 kg	Độ hút nước ≤ 2%
Nước	185-195 lít	Tỷ lệ N/X = 0.52-0.55

Lưu ý quan trọng: Định mức trên áp dụng cho điều kiện tiêu chuẩn (nhiệt độ 20±3°C, độ ẩm 60-80%). Khi thi công ngoài trời mùa hè (>30°C), cần tăng lượng nước 5-8% và rút ngắn thời gian vận chuyển xuống còn 45-60 phút.

Ảnh Hưởng Của Loại Xi Măng Đến Cường Độ

Xi măng PC40 (cường độ chịu nén 40 MPa sau 28 ngày) cho phép giảm 10-12% lượng xi măng so với PC30 nhờ tốc độ thủy hóa nhanh hơn. Điều này mang lại hai lợi ích:

• Giảm nhiệt thủy hóa, hạn chế nứt co ngót ở cấu kiện lớn
• Tiết kiệm 40-50 kg xi măng/m³, tương đương 80.000-100.000 VNĐ/m³ (giá 2026)

Xi măng PC30 phù hợp với công trình yêu cầu tăng cường độ chậm (móng, tường chắn), nhưng cần kiểm soát chặt chẽ tỷ lệ N/X để tránh giảm độ bền dài hạn.

Cảnh báo kỹ thuật: Không sử dụng xi măng PC30 cho kết cấu chịu mô men uốn lớn (dầm nhịp >6m) hoặc môi trường ăn mòn (gần biển, hóa chất). Trong trường hợp này, ưu tiên PC40 hoặc bổ sung phụ gia khoáng (tro bay, silica fume) để tăng độ đặc và khả năng chống thấm.

Quy Trình Trộn Thủ Công Đảm Bảo Chất Lượng

Chuẩn Bị Nguyên Liệu

Kiểm tra cát: Rây qua sàng 5mm để loại sỏi lớn, đo độ ẩm bằng phương pháp sấy (lấy 500g cát, sấy 105°C trong 4 giờ). Nếu độ ẩm >5%, giảm lượng nước trộn tương ứng.

Xử lý đá dăm: Ngâm nước 30-60 phút trước khi trộn để đá hút bão hòa, tránh hút nước từ hỗn hợp bê tông làm giảm tỷ lệ N/X thực tế. Đá phải sạch, không bám đất sét hoặc bụi bẩn.

Trộn Hỗn Hợp

Bước 1: Trộn khô xi măng + cát trong 2-3 phút đến khi màu sắc đồng nhất.

Bước 2: Thêm 70% lượng nước, trộn 3-4 phút. Quan sát độ sệt: hỗn hợp phải dính đều, không vón cục.

Bước 3: Cho đá dăm vào, trộn thêm 4-5 phút. Thêm dần 30% nước còn lại, điều chỉnh để đạt độ sụt 8-12 cm (đo bằng côn Abrams theo TCVN 3106:1993).

Bước 4: Kiểm tra độ đồng nhất bằng cách lấy mẫu ở 3 vị trí khác nhau trong thùng trộn. Nếu màu sắc và độ sệt chênh lệch, trộn thêm 2-3 phút.

Thời gian trộn tối đa: 90 phút kể từ khi xi măng tiếp xúc nước (theo TCVN 4453:2012). Quá thời gian này, hỗn hợp bắt đầu đông cứng sơ bộ, không đảm bảo độ liên kết với cốt thép.

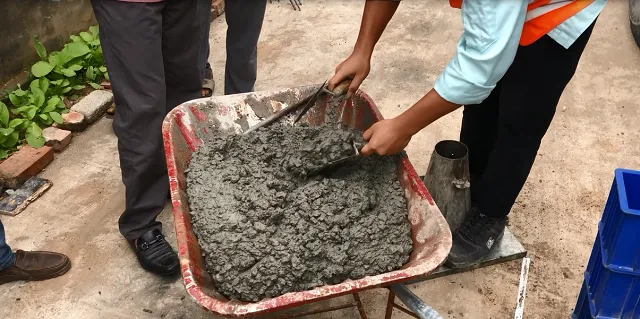

Quy trình trộn bê tông mác 300 thủ công

Đổ Và Đầm Lèn

Đổ bê tông theo lớp 30-40 cm, đầm dùi 3-5 lần/m² (thời gian mỗi lần 15-20 giây). Dấu hiệu đầm đủ: bề mặt phẳng bóng, không còn bọt khí thoát ra. Tránh đầm quá lâu (>30 giây/vị trí) gây phân tầng cốt liệu.

Bảo Dưỡng Bê Tông Sau Đổ

12 giờ đầu: Phủ bạt hoặc tấm nhựa để giữ ẩm, tránh gió và nắng trực tiếp.

Ngày 1-7: Tưới nước 4-6 lần/ngày (sáng sớm, trưa, chiều, tối). Lượng nước: 2-3 lít/m² mỗi lần. Bê tông phải luôn ẩm ướt, không để khô bề mặt.

Ngày 8-28: Giảm xuống 2-3 lần/ngày. Có thể phủ cát ẩm dày 5 cm để giữ ẩm liên tục.

Kiểm tra cường độ: Lấy mẫu thử nén theo TCVN 3118:1993 tại các mốc 7 ngày (đạt ≥70% cường độ thiết kế), 14 ngày (≥85%), và 28 ngày (≥100%). Nếu kết quả thấp hơn, cần đánh giá lại phối trộn hoặc quy trình thi công.

Sai Lầm Thường Gặp Khi Trộn Bê Tông Mác 300

Dùng cát bẩn: Hàm lượng bùn >5% làm giảm 15-20% cường độ. Kiểm tra bằng cách ngâm cát trong nước, nếu nước đục đen sau 2 giờ → cát không đạt chuẩn.

Tăng nước tùy tiện: Mỗi 10 lít nước thừa/m³ làm giảm 20-30 kgf/cm² cường độ. Nếu cần tăng độ sụt, dùng phụ gia giảm nước thay vì thêm nước.

Không rửa đá: Bụi bám trên đá tạo màng ngăn cách giữa đá và vữa xi măng, giảm độ liên kết. Rửa đá bằng vòi phun áp lực cao trước khi trộn.

Trộn không đều: Xuất hiện vệt xi măng khô hoặc cục đá riêng lẻ. Kiểm tra bằng cách bẻ mẫu bê tông sau 24 giờ: nếu thấy lớp xi măng và đá tách rời → trộn chưa đủ thời gian.

Áp dụng đúng định mức và quy trình trên, bê tông tươi mác 300 sẽ đạt cường độ thiết kế, đảm bảo tuổi thọ công trình 50-70 năm theo TCVN 9346:2012. Đối với công trình quan trọng (nhà cao tầng, cầu), nên tham khảo ý kiến kỹ sư kết cấu để tối ưu phối trộn theo điều kiện thi công cụ thể.

Last Updated on 09/03/2026 by Tuấn Trình
