Để đảm bảo giao thông vận tải an toàn và hiệu quả, việc hiểu rõ cấu tạo đường bê tông asphalt là điều cần thiết cho mọi dự án xây dựng hạ tầng. Bài viết này phân tích chi tiết từng lớp kết cấu, quy trình thi công theo tiêu chuẩn TCVN, và các yếu tố kỹ thuật quan trọng ảnh hưởng đến độ bền công trình.

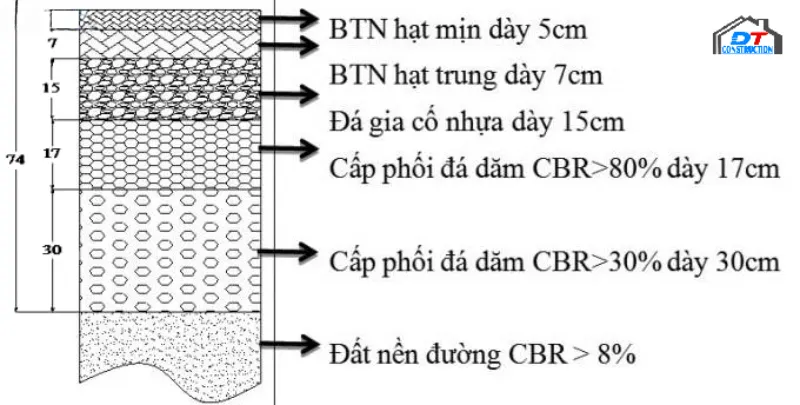

Kết cấu nền đường bê tông asphaltSơ đồ kết cấu nền đường bê tông asphalt tiêu chuẩn
Đặc Điểm Kỹ Thuật Đường Bê Tông Asphalt
Đường bê tông asphalt (còn gọi là đường nhựa) là loại mặt đường được tạo thành từ hỗn hợp bitum, cốt liệu khoáng (đá, cát, bột đá) và phụ gia, trải và đầm nén ở nhiệt độ cao. Theo TCVN 8819:2011, hỗn hợp này phải đạt các chỉ tiêu về độ ổn định Marshall, độ chảy, độ rỗng còn lại.
Thành phần chính:
- Bitum (nhựa đường): 4-7% khối lượng, đóng vai trò chất kết dính
- Cốt liệu thô (đá): 50-60%, cỡ hạt 9.5-19mm
- Cốt liệu mịn (cát): 30-40%, cỡ hạt dưới 4.75mm
- Bột khoáng (filler): 5-8%, cỡ hạt dưới 0.075mm
Ưu điểm kỹ thuật:
- Độ bền uốn cao, chịu được biến dạng do nhiệt độ
- Bề mặt nhám, hệ số ma sát đạt 0.5-0.7 (theo TCVN 4244)
- Khả năng chống thấm nước tốt, độ rỗng 3-5%
- Giảm tiếng ồn 3-5 dB so với bê tông xi măng
- Thời gian thi công nhanh, có thể đưa vào sử dụng sau 24 giờ

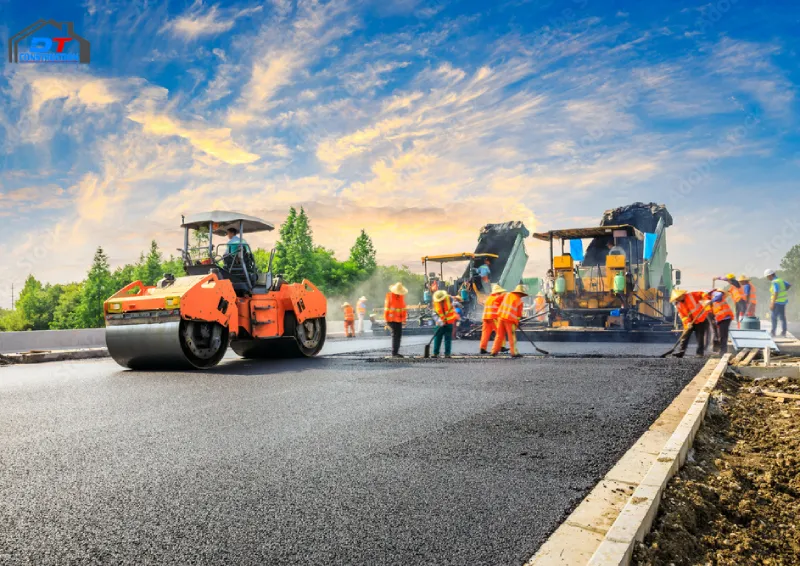

Đường bê tông asphaltMặt đường bê tông asphalt hoàn thiện
Phân Tích Chi Tiết Cấu Tạo Đường Bê Tông Asphalt
Hệ Thống Nền Móng
Lớp đất nền (subgrade):
- Yêu cầu độ chặt K ≥ 95% (theo TCVN 8859)
- Mô đun đàn hồi E₀ ≥ 40 MPa
- CBR ≥ 5% đối với đường cấp III trở lên
Lớp móng dưới:
- Vật liệu: đá dăm loại I hoặc cấp phối đá dăm
- Chiều dày: 15-20cm (tùy cấp đường)
- Độ chặt K ≥ 98%
- Mô đun đàn hồi E₁ ≥ 120 MPa
Lớp móng trên:
- Vật liệu: cấp phối đá dăm loại I, đá dăm xi măng
- Chiều dày: 15-20cm
- Độ chặt K ≥ 98%
- Cường độ chịu nén Rc ≥ 2.5 MPa (nếu dùng xi măng)
Kết Cấu Áo Đường
Lớp móng asphalt (base course):
- Loại hỗn hợp: AC19 hoặc AC25
- Chiều dày: 6-8cm
- Hàm lượng bitum: 4.0-5.0%
- Độ ổn định Marshall ≥ 750 kg (TCVN 8820)
Lớp liên kết (binder course):
- Loại hỗn hợp: AC12.5
- Chiều dày: 5-6cm
- Hàm lượng bitum: 4.5-5.5%
- Độ ổn định Marshall ≥ 900 kg
Lớp mặt (surface course):
- Loại hỗn hợp: AC9.5 hoặc SMA (Stone Mastic Asphalt)
- Chiều dày: 4-5cm
- Hàm lượng bitum: 5.0-6.5%
- Độ ổn định Marshall ≥ 1000 kg
- Độ nhám BPN ≥ 45 (British Pendulum Number)
| Lớp kết cấu | Vật liệu | Chiều dày (cm) | Độ chặt (%) | Tiêu chuẩn |
|---|---|---|---|---|
| Lớp mặt | AC9.5 | 4-5 | – | TCVN 8820 |
| Lớp liên kết | AC12.5 | 5-6 | – | TCVN 8820 |
| Lớp móng asphalt | AC19/AC25 | 6-8 | – | TCVN 8820 |
| Móng trên | Cấp phối đá dăm | 15-20 | ≥98 | TCVN 8859 |
| Móng dưới | Đá dăm loại I | 15-20 | ≥98 | TCVN 8859 |
| Đất nền | Đất tự nhiên | – | ≥95 | TCVN 8859 |

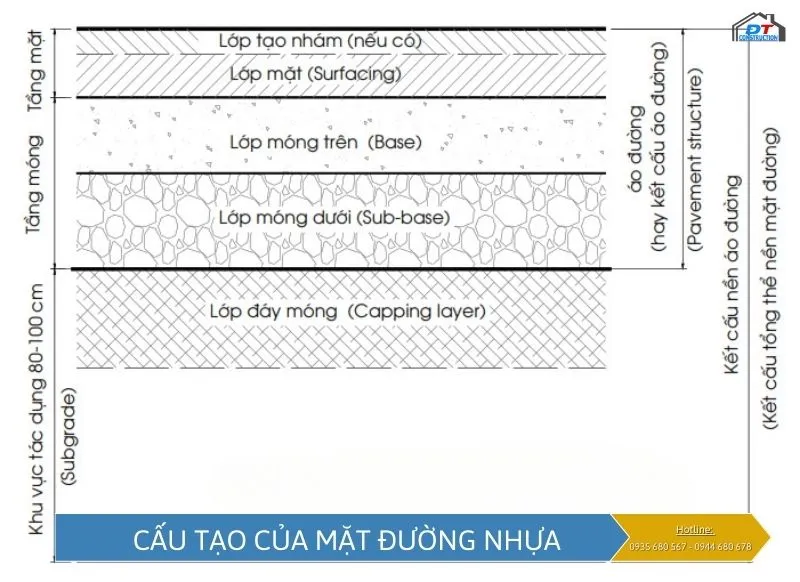

Các bước làm đường asphaltSơ đồ chi tiết cấu tạo đường bê tông asphalt
Quy Trình Thi Công Theo Tiêu Chuẩn TCVN
Chuẩn Bị Nền Móng
Xử lý đất nền:
- Đào/đắp đất đạt cao độ thiết kế ±3cm
- San phẳng, tạo độ dốc ngang 2-4%
- Đầm nén đạt K ≥ 95%, kiểm tra bằng phương pháp cát chai
- Kiểm tra CBR tại hiện trường
Thi công lớp móng:
- Trải đá dăm từng lớp 10-15cm
- Tưới nước đủ ẩm (độ ẩm tối ưu ±2%)
- Đầm lu 6-8 lượt bằng lu bánh thép 10-12 tấn
- Kiểm tra độ chặt mỗi 100m²
Lưu ý kỹ thuật: Không thi công khi nhiệt độ môi trường dưới 10°C hoặc mưa. Độ ẩm đất nền phải kiểm soát trong khoảng ±2% so với độ ẩm tối ưu.
Sản Xuất Hỗn Hợp Asphalt
Trạm trộn nóng (AMP):
- Nhiệt độ sấy cốt liệu: 150-170°C
- Nhiệt độ bitum: 150-165°C
- Nhiệt độ hỗn hợp ra khỏi trạm: 140-160°C
- Thời gian trộn: 45-60 giây
Kiểm soát chất lượng:
- Lấy mẫu kiểm tra Marshall mỗi 500 tấn
- Độ ổn định, độ chảy, độ rỗng phải đạt yêu cầu TCVN 8820
- Hàm lượng bitum sai lệch ±0.3% so với thiết kế
Trải Và Lu Lèn
Tưới nhựa dính tầng:
- Loại nhựa: RC-70, MC-70 hoặc nhũ tương CSS-1
- Lượng tưới: 0.4-0.6 kg/m² (tùy độ nhám bề mặt)
- Nhiệt độ tưới: 45-60°C
Trải hỗn hợp:
- Sử dụng máy rải asphalt (paver) tự động
- Tốc độ rải: 2-4 m/phút
- Nhiệt độ hỗn hợp khi trải: ≥135°C
- Độ dày sau đầm: đúng thiết kế ±5mm
Lu lèn 3 giai đoạn:
- Lu sơ bộ: Lu bánh thép tĩnh 6-8 tấn, 2 lượt, tốc độ 1.5-2 km/h, nhiệt độ hỗn hợp 130-145°C
- Lu chặt: Lu rung 10-12 tấn, 6-8 lượt, tốc độ 2-3 km/h, nhiệt độ 110-130°C
- Lu hoàn thiện: Lu bánh thép 10-12 tấn, 2-4 lượt, tốc độ 3-5 km/h, nhiệt độ 80-100°C
Nghiệm Thu Chất Lượng
Kiểm tra hiện trường:
- Độ phẳng: ≤5mm/3m (TCVN 8864)
- Độ nhám BPN: ≥45
- Độ rỗng còn lại: 3-5%
- Chiều dày lớp: ±5mm so với thiết kế
Thí nghiệm phòng:
- Khoan lõi kiểm tra độ chặt: ≥97%
- Độ ổn định Marshall: đạt yêu cầu thiết kế
- Hàm lượng bitum: sai lệch ≤0.3%
Định Mức Chi Phí Thi Công 2026
| Hạng mục | Đơn vị | Đơn giá (VNĐ) |
|---|---|---|
| Xử lý đất nền K≥95% | m² | 25,000-35,000 |
| Móng cấp phối đá dăm (20cm) | m² | 85,000-110,000 |
| Lớp móng AC19 (7cm) | m² | 95,000-125,000 |
| Lớp liên kết AC12.5 (5cm) | m² | 80,000-105,000 |
| Lớp mặt AC9.5 (4cm) | m² | 70,000-95,000 |
| Tổng trọn gói (30cm) | m² | 355,000-470,000 |
Lưu ý: Giá trên chưa bao gồm VAT, có thể thay đổi theo vị trí công trình và khối lượng thi công.
Bảo Trì Và Tuổi Thọ Công Trình
Chu kỳ bảo dưỡng:
- Kiểm tra định kỳ: 6 tháng/lần
- Vá ổ gà, vết nứt: khi phát hiện
- Phủ lớp bảo vệ (seal coat): 3-5 năm/lần
- Cải tạo mặt đường: 8-12 năm
Tuổi thọ thiết kế:
- Đường cấp cao tốc: 15-20 năm
- Đường đô thị: 10-15 năm
- Đường nội bộ: 8-12 năm
Khuyến nghị: Tham khảo ý kiến kỹ sư kết cấu để thiết kế cấu tạo phù hợp với tải trọng và điều kiện địa chất cụ thể của dự án.
Hiểu rõ cấu tạo đường bê tông asphalt và tuân thủ quy trình thi công theo TCVN là yếu tố then chốt đảm bảo chất lượng công trình. Việc lựa chọn đơn vị thi công có năng lực, kinh nghiệm và thiết bị chuyên dụng sẽ giúp tối ưu chi phí và đạt tuổi thọ thiết kế.
