Chiều Dày Lớp Bê Tông Bảo Vệ Sàn Theo TCVN 5574-2018

Chiều dày lớp bê tông bảo vệ sàn là khoảng cách từ mép bê tông đến cốt thép chịu lực gần nhất, đóng vai trò quyết định trong việc bảo vệ cốt thép khỏi ăn mòn, đảm bảo khả năng chịu lực và tuổi thọ công trình. Theo TCVN 5574-2018, chiều dày tối thiểu cho sàn BTCT là 20mm (tăng từ 15mm của TCVN 5574-2012), áp dụng với sàn có chiều dày ≤100mm trong môi trường độ ẩm thấp.

Khái Niệm và Vai Trò Kỹ Thuật

Lớp bê tông bảo vệ được đo từ mép ngoài bê tông đến mép cốt thép chịu lực gần nhất. Đối với sàn, mái, móng, cầu thang, khoảng cách này tính từ cốt thép chủ chịu lực. Với dầm, cột, vách, đo từ cốt đai đến mép ngoài bê tông.

Minh họa lớp bê tông bảo vệ trong kết cấu

Theo Mục 10.3.1 TCVN 5574-2018, lớp bê tông bảo vệ phải đảm bảo bốn chức năng:

• Tạo sự làm việc đồng thời giữa cốt thép và bê tông thông qua lực dính bám
• Đảm bảo neo cốt thép trong bê tông và khả năng bố trí mối nối
• Bảo vệ cốt thép khỏi ăn mòn trong môi trường xâm thực (bao gồm môi trường biển)
• Đảm bảo khả năng chịu lửa theo yêu cầu bậc chịu lửa

Quy Định Chiều Dày Theo TCVN 5574-2018

Bảng Tra Cơ Bản

Chiều dày lớp bê tông bảo vệ sàn tra theo Bảng 19 TCVN 5574-2018, phụ thuộc vào điều kiện môi trường và vị trí kết cấu:

Loại kết cấu	Độ ẩm <75%	Độ ẩm ≥75%
Sàn, mái trong nhà	20mm	25mm
Sàn, mái ngoài trời	25mm	30mm
Móng trên đệm BT	35mm	40mm
Móng tiếp xúc đất	70mm	–

Bảng tra chiều dày lớp bê tông bảo vệ TCVN 5574-2018

Điều Kiện Bổ Sung

Trong mọi trường hợp, chiều dày lớp bê tông bảo vệ sàn phải lớn hơn đường kính cốt thép lớn nhất và tối thiểu 10mm. Ví dụ: sàn dùng thép D10, lớp bảo vệ tối thiểu 20mm (theo bảng) nhưng phải ≥10mm (đường kính thép) và ≥10mm (quy định tuyệt đối).

Đối với cốt thép cấu tạo, được phép giảm 5mm. Kết cấu lắp ghép cũng giảm 5mm. Khi lớp bê tông bảo vệ ≥50mm, cần bố trí cốt đai chống bong tróc.

Yêu Cầu Chống Cháy Theo QCVN 06:2022/BXD

Chiều dày lớp bê tông bảo vệ sàn còn phải đáp ứng yêu cầu chịu lửa theo Phụ lục F QCVN 06:2022/BXD, phụ thuộc bậc chịu lửa công trình.

Bậc Chịu Lửa Công Trình

Bậc chịu lửa xác định theo Phụ lục H và Bảng 4 QCVN 06:2022/BXD:

• Nhà ở H<28m: Bậc III (giới hạn chịu lửa sàn REI 45)
• Nhà ở 28m≤H<50m: Bậc II (giới hạn chịu lửa sàn REI 60)
• Chung cư 50m≤H<75m: Bậc I (giới hạn chịu lửa sàn REI 90)
• Nhà cao tầng H≥75m: tra Phụ lục A1 (giới hạn chịu lửa sàn REI 120)

Bảng xác định bậc chịu lửa công trình

Chiều Dày Theo Giới Hạn Chịu Lửa

Với sàn BTCT, chiều dày lớp bê tông bảo vệ theo yêu cầu chống cháy:

Giới hạn chịu lửa	Chiều dày tối thiểu
REI 45 (Bậc III)	20mm
REI 60 (Bậc II)	20mm
REI 90 (Bậc I)	25mm
REI 120 (H≥75m)	35mm

Bảng tra chiều dày lớp bê tông bảo vệ theo yêu cầu chịu lửa

Ví dụ: chung cư cao 60m (Bậc I, REI 90) yêu cầu lớp bê tông bảo vệ sàn tối thiểu 25mm, cao hơn 20mm của TCVN 5574-2018 cho môi trường độ ẩm thấp.

Môi Trường Biển Theo TCVN 9346:2012

Công trình gần biển phải tăng chiều dày lớp bê tông bảo vệ sàn để chống ăn mòn clorua. Theo Bảng 1 Mục 4 TCVN 9346:2012:

Khoảng cách từ bờ biển	Mác bê tông	Sàn trong nhà	Sàn ngoài trời
<500m	M250	40mm	50mm
500m-2km	M250	30mm	40mm
<500m	M300	35mm	45mm
500m-2km	M300	25mm	35mm

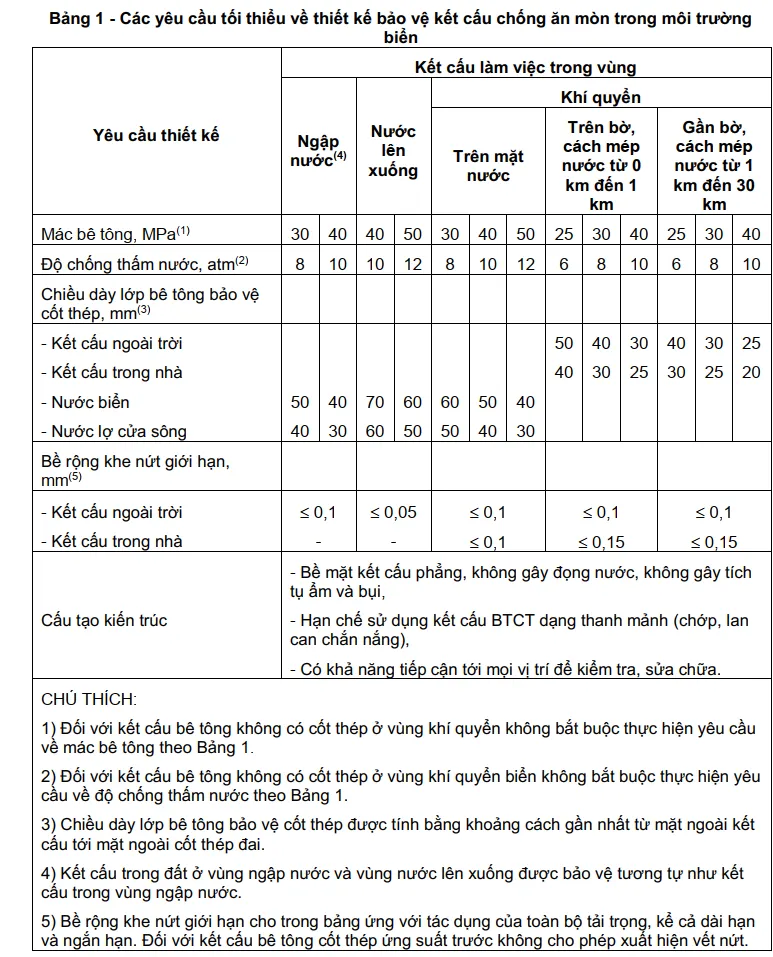

Bảng tra lớp bê tông bảo vệ môi trường biển

Lưu ý quan trọng: Bảng tra sử dụng Mác bê tông (TCVN 5574-1991), không phải Cấp độ bền. Quy đổi: M250 ≈ B20 (20 MPa ≈ 200 kG/cm²). Kỹ sư nhân 10 để đổi từ MPa sang kG/cm².

Ví dụ: nhà ở Vũng Tàu cách biển 2km, dùng bê tông M250, chiều dày lớp bê tông bảo vệ sàn trong nhà 30mm, ngoài trời 40mm (cao hơn 20mm và 25mm của TCVN 5574-2018).

Tổng Hợp Áp Dụng Thực Tế

Nguyên Tắc Chọn Giá Trị

Khi nhiều tiêu chuẩn áp dụng đồng thời, chiều dày lớp bê tông bảo vệ sàn lấy giá trị lớn nhất trong ba nguồn:

1. TCVN 5574-2018 (điều kiện môi trường, neo cốt thép)
2. QCVN 06:2022/BXD (yêu cầu chịu lửa)
3. TCVN 9346:2012 (môi trường biển, nếu có)

Bảng Tham Khảo Nhanh

Nhà ở thấp tầng (H<28m, Bậc III, M250, không gần biển):

Kết cấu	Trong nhà	Ngoài trời
Sàn	20mm	25mm
Dầm có tô trát	25mm	30mm
Dầm không tô trát	30mm	35mm
Cột	25mm	30mm

Chung cư cao tầng (50m<H<75m, Bậc I, M400, gần biển):

Kết cấu	Trong nhà	Ngoài trời
Sàn	25mm	30mm
Dầm có tô trát	40mm	45mm
Dầm không tô trát	55mm	60mm
Cột	40mm	45mm

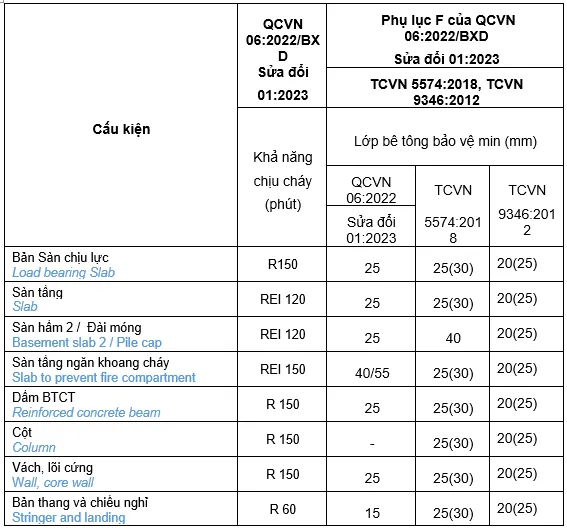

Bảng tổng hợp chiều dày lớp bê tông bảo vệ chung cư cao tầng

Ghi chú: 40/55 = dầm có tô trát/dầm không tô trát. Giá trị trong ngoặc () cho kết cấu ngoài trời.

Lưu Ý Khi Thiết Kế

Đối với công trình nhà ở, áp dụng quy trình sau:

Bước 1: Xác định chiều dày cơ bản theo TCVN 5574-2018 (20mm sàn trong nhà độ ẩm thấp, 25mm ngoài trời).

Bước 2: Kiểm tra yêu cầu chống cháy. Nhà ở H<28m giữ nguyên 20mm. Nhà 28m≤H<50m kiểm tra dầm không tô trát (tối thiểu 35mm). Chung cư 50m≤H<75m tăng sàn lên 25mm, dầm có tô trát/không tô trát 40/55mm.

Bước 3: Nếu công trình gần biển và Mác ≤M250, cộng thêm 10mm cho cả kết cấu trong nhà và ngoài trời. Mác >M250 giữ nguyên theo TCVN 5574-2018.

Bước 4: So sánh ba giá trị (TCVN 5574-2018, QCVN 06:2022/BXD, TCVN 9346:2012), chọn giá trị lớn nhất.

Bước 5: Kiểm tra điều kiện bổ sung: lớp bảo vệ phải lớn hơn đường kính thép lớn nhất và ≥10mm.

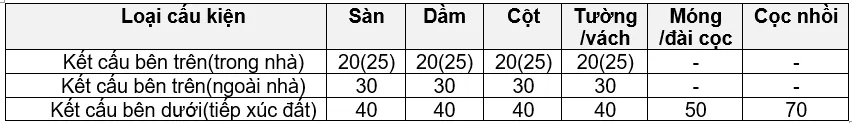

Sơ đồ tổng hợp lớp bê tông bảo vệ tối thiểu

Kết Cấu Dự Ứng Lực

Kết cấu dự ứng lực có yêu cầu riêng do ứng suất cao trong cốt thép/cáp:

Dự ứng lực căng trước:

• Cốt thép thanh: max(3d, 40mm), với d là đường kính thép
• Cáp: 20mm

Dự ứng lực căng sau:

• Mặt trên/dưới: max(d, 40mm), với d là bề rộng hoặc đường kính ống lồng (ruột gà)
• Mặt bên: max(d/2, 40mm)
• Cốt thép ứng suất nằm trong rãnh hoặc ngoài cấu kiện: 20mm

Ví dụ: sàn dự ứng lực căng sau dùng ống lồng φ50mm, chiều dày lớp bê tông bảo vệ sàn mặt trên/dưới tối thiểu 50mm, mặt bên 25mm.

Chiều dày lớp bê tông bảo vệ sàn theo TCVN 5574-2018 tăng từ 15mm lên 20mm (môi trường độ ẩm thấp) hoặc 25mm (độ ẩm cao, ngoài trời), đảm bảo bảo vệ cốt thép tốt hơn. Kỹ sư cần kiểm tra đồng thời yêu cầu chống cháy (QCVN 06:2022/BXD) và môi trường biển (TCVN 9346:2012) để chọn giá trị lớn nhất, đảm bảo an toàn và tuổi thọ công trình.
