Nhà máy sản xuất cọc bê tông ly tâm dự ứng lực thương hiệu Trường Sơn của Công ty Cổ phần Đầu tư và Xây lắp Trường Sơn tại KCN Châu Sơn, TP Phủ Lý, Hà Nam vận hành theo tiêu chuẩn JIS A5335-1987 (Cọc PC), JIS A5373-2004 (Cọc PHC) và TCVN 7888:2014. Công suất 3.000m cọc/ngày, đường kính 300-600mm, chiều dài tối đa 15m/đoạn, quản lý theo ISO 9001:2015 và hệ thống 5S Nhật Bản.
Đặc Điểm Kỹ Thuật Cọc Bê Tông Ly Tâm Dự Ứng Lực
Thông Số Kỹ Thuật Theo TCVN 7888:2014
| Thông số | Cọc PC | Cọc PHC |
|---|---|---|
| Cường độ chịu nén | ≥60 MPa | ≥80 MPa |
| Ứng suất trước hiệu quả | 4-7 MPa | 7-10 MPa |
| Đường kính ngoài | 300-600mm | 300-600mm |
| Chiều dày thành | 60-100mm | 80-120mm |
| Chiều dài tiêu chuẩn | 6-15m | 6-15m |
Cọc PHC (Pretensioned Spun High Strength Concrete Pile) có cường độ vượt trội nhờ xi măng Portland hỗn hợp, tỷ lệ N/X thấp (0.28-0.32) và phụ gia siêu dẻo thế hệ mới. Trên công trường móng cọc khoan nhồi, cọc PHC chịu tải trọng thiết kế cao hơn 25-30% so với cọc PC cùng đường kính.
Cơ Chế Dự Ứng Lực Trong Cọc Bê Tông
Thép dự ứng lực PC strand 7 sợi (fy = 1860 MPa) được căng kéo đến 70-75% cường độ chịu kéo tiêu chuẩn trước khi đổ bê tông. Sau khi bê tông đạt cường độ 40 MPa (thường 8-12 giờ dưỡng hộ hơi), thép được thả tạo ứng suất nén trước 4-10 MPa cho thân cọc. Ứng suất này triệt tiêu ứng suất kéo khi cọc chịu tải, ngăn nứt vỡ sớm. Tìm hiểu thêm về cọc bê tông cốt thép dự ứng lực.
Lưu ý kỹ thuật: Mất mát ứng suất dự ứng lực do co ngót, từ biến bê tông và trượt neo thường 15-20%. Thiết kế phải tính đến hệ số này theo TCVN 5574:2018.
Quy Trình Sản Xuất 8 Bước Chuẩn JIS
Kiểm Soát Nguyên Vật Liệu Đầu Vào
Xi măng PCB40 (TCVN 2682:2009), cát vùng 2 (module độ mịn 2.6-2.9), đá 1×2 (cường độ nén ≥80 MPa), thép PC strand đạt JIS G3536 được kiểm tra tại phòng thí nghiệm Las-XD 1184 do Bộ Xây dựng cấp phép. Mỗi mẻ trộn lấy mẫu thử độ sụt (slump 18-22cm), cường độ nén 3 ngày và 28 ngày.

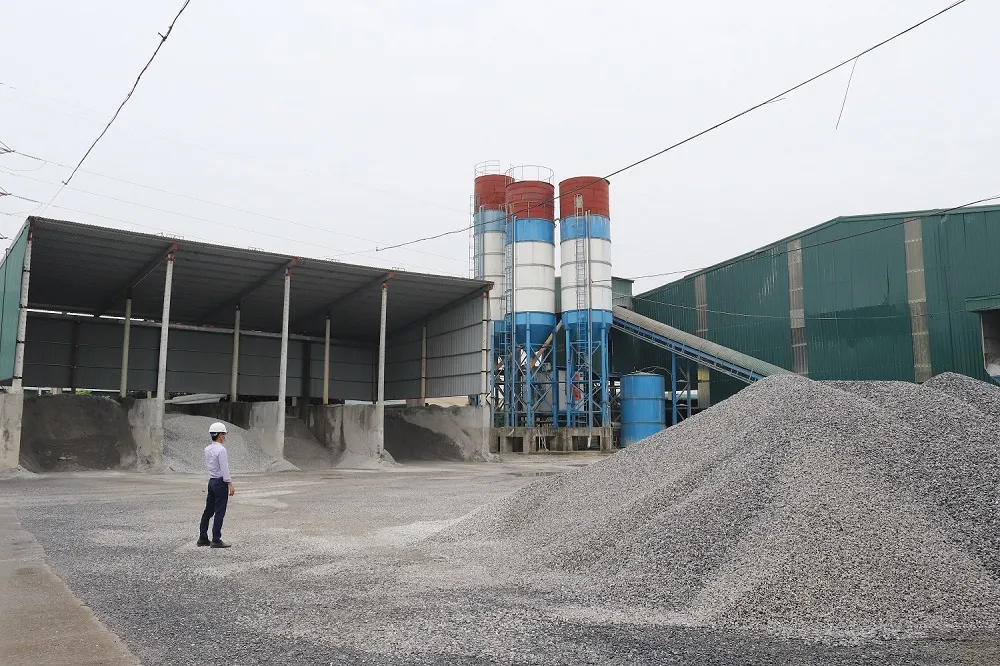

Nơi tập kết vật liệu
Kho nguyên vật liệu phân vùng theo tiêu chuẩn 5S

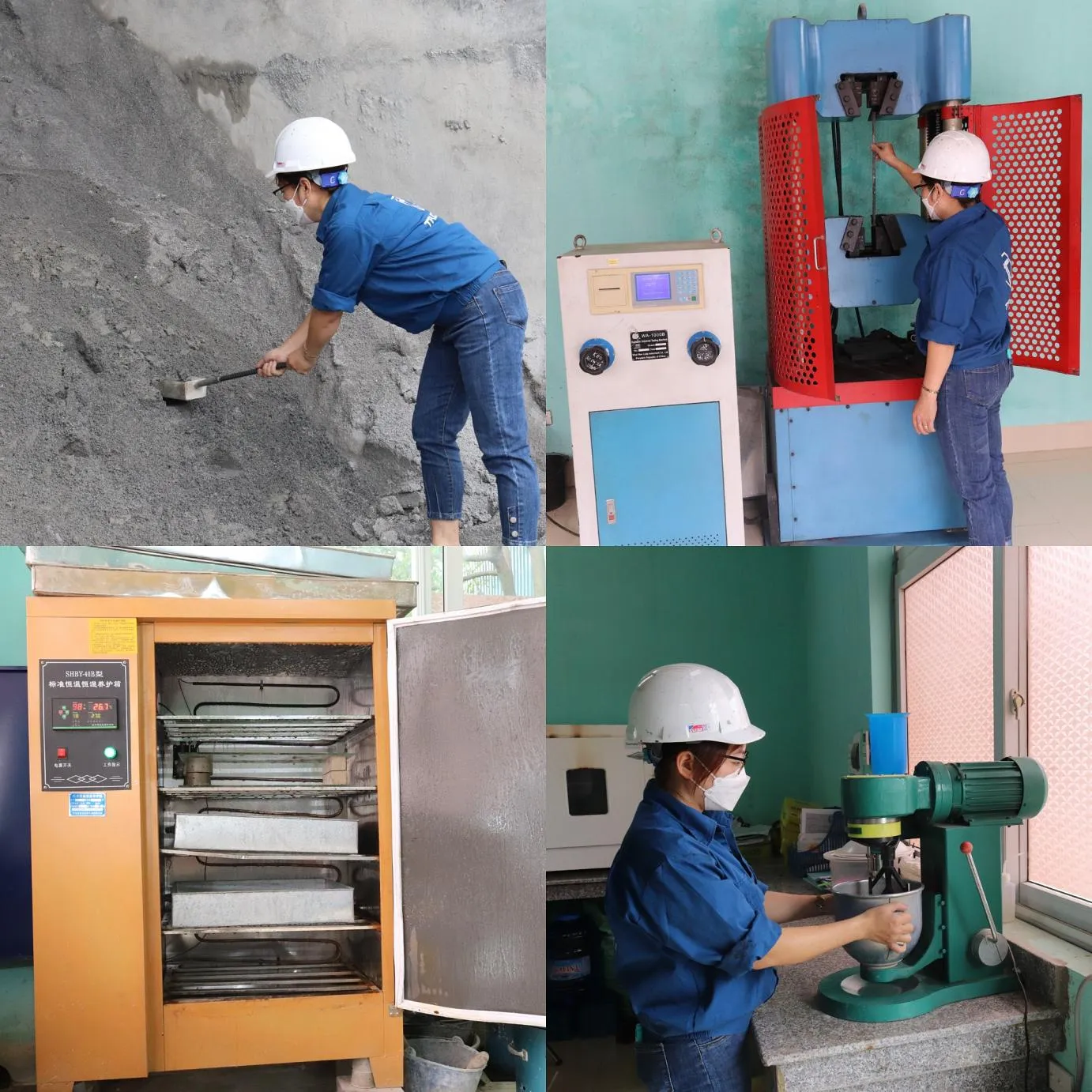

Thí nghiệm kiểm tra chất lượng vật liệu
Phòng thí nghiệm kiểm định vật liệu đầu vào
Gia Công Lồng Thép Chính Xác
Thép chủ PC strand được căng thẳng bằng kích thủy lực 50 tấn, lực căng 140-160 kN/sợi tùy đường kính cọc. Thép đai D6-D8 kéo nguội trên máy tự động, bước đai 50-100mm vùng đầu cọc, 100-150mm vùng thân theo TCVN 7888:2014. Bích đầu cọc thép CT3 dày 12-16mm hàn với thép chủ qua lỗ neo.
Cắt thép chủ đúng kích thước
Máy căng thẳng thép dự ứng lực tự động
Kéo nguội thép đai
Dây chuyền kéo nguội thép đai liên tục
Hàn lồng thép
Hàn điểm thép đai với thép chủ

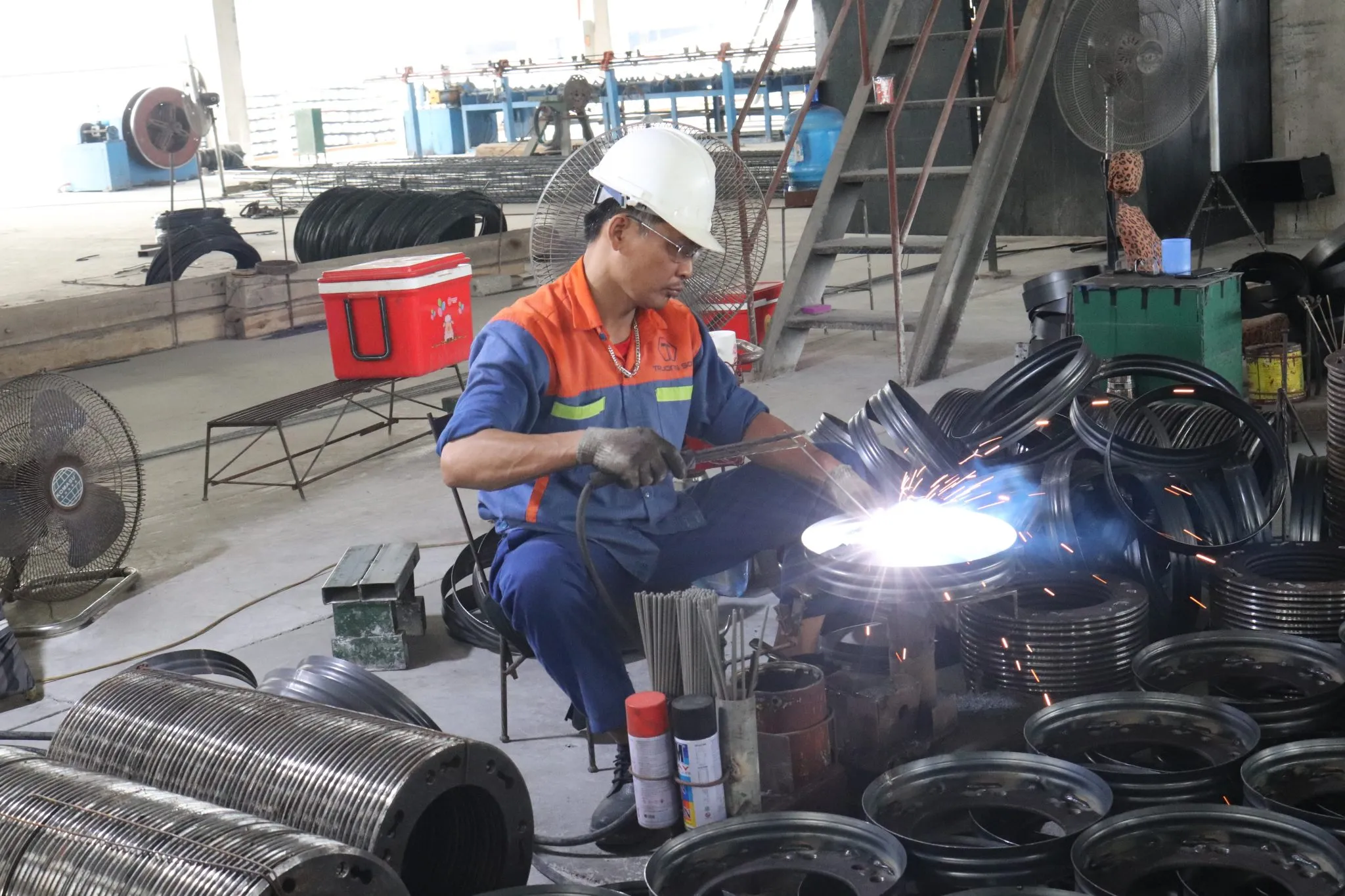

Lắp bích đầu cọc
Bích thép CT3 liên kết với thép chủ qua lỗ neo
Định vị lồng thép trong khuôn
Lồng thép được định tâm chính xác trước khi đổ bê tông
Trộn Và Rải Bê Tông Tự Động
Hệ thống cân định lượng tự động phối trộn theo tỷ lệ: xi măng 450-500 kg/m³, cát 650-700 kg/m³, đá 1100-1150 kg/m³, nước 135-160 lít/m³, phụ gia siêu dẻo 1.2-1.5%. Thời gian trộn 90-120 giây đảm bảo đồng nhất. Bê tông được rải đều vào khuôn thép dài 12-15m đã lắp lồng thép.

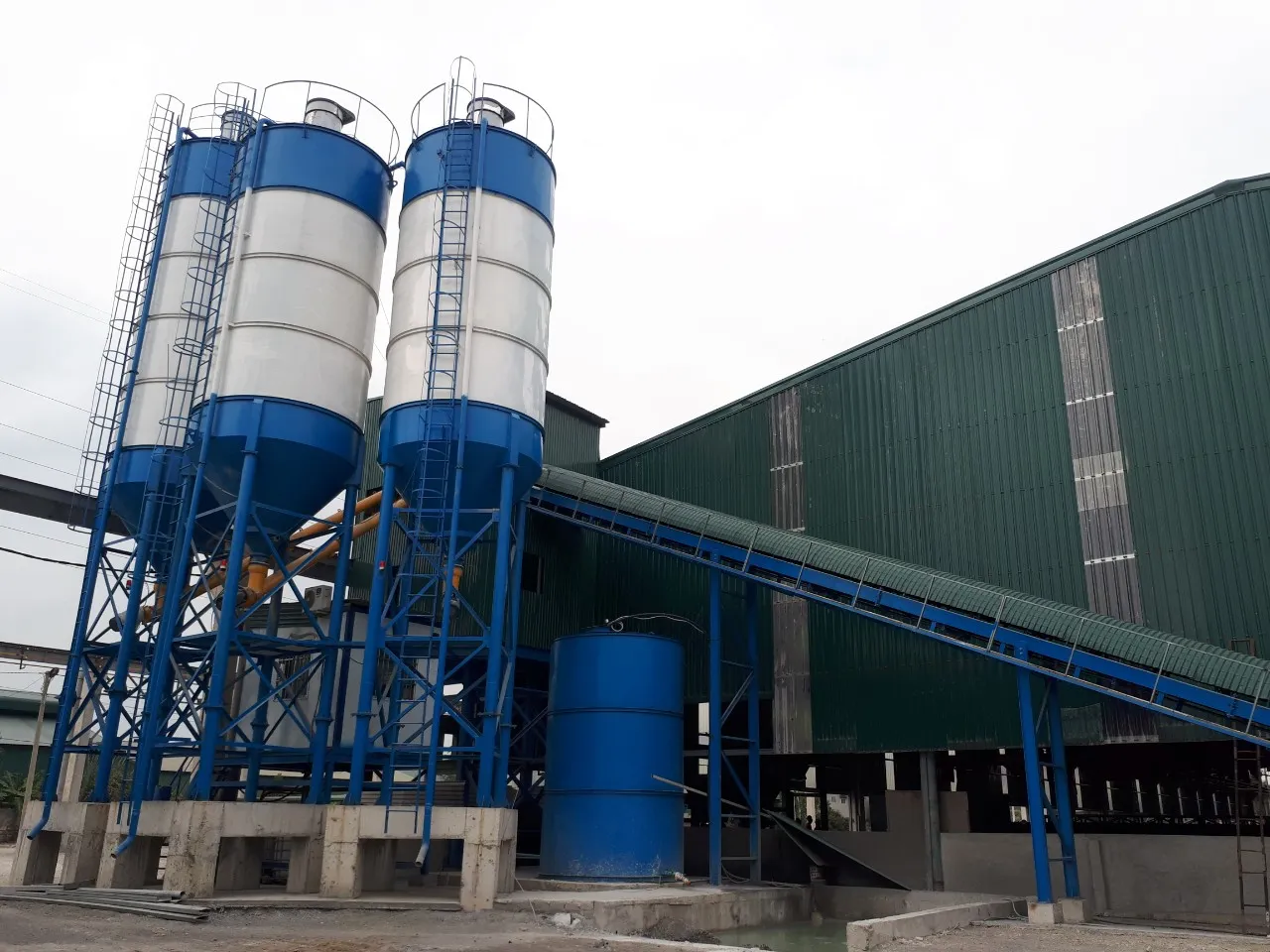

Trạm trộn bê tông tự động
Trạm trộn công suất 60m³/giờ
Xe chở bê tông
Xe bồn chuyển bê tông đến dây chuyền đúc

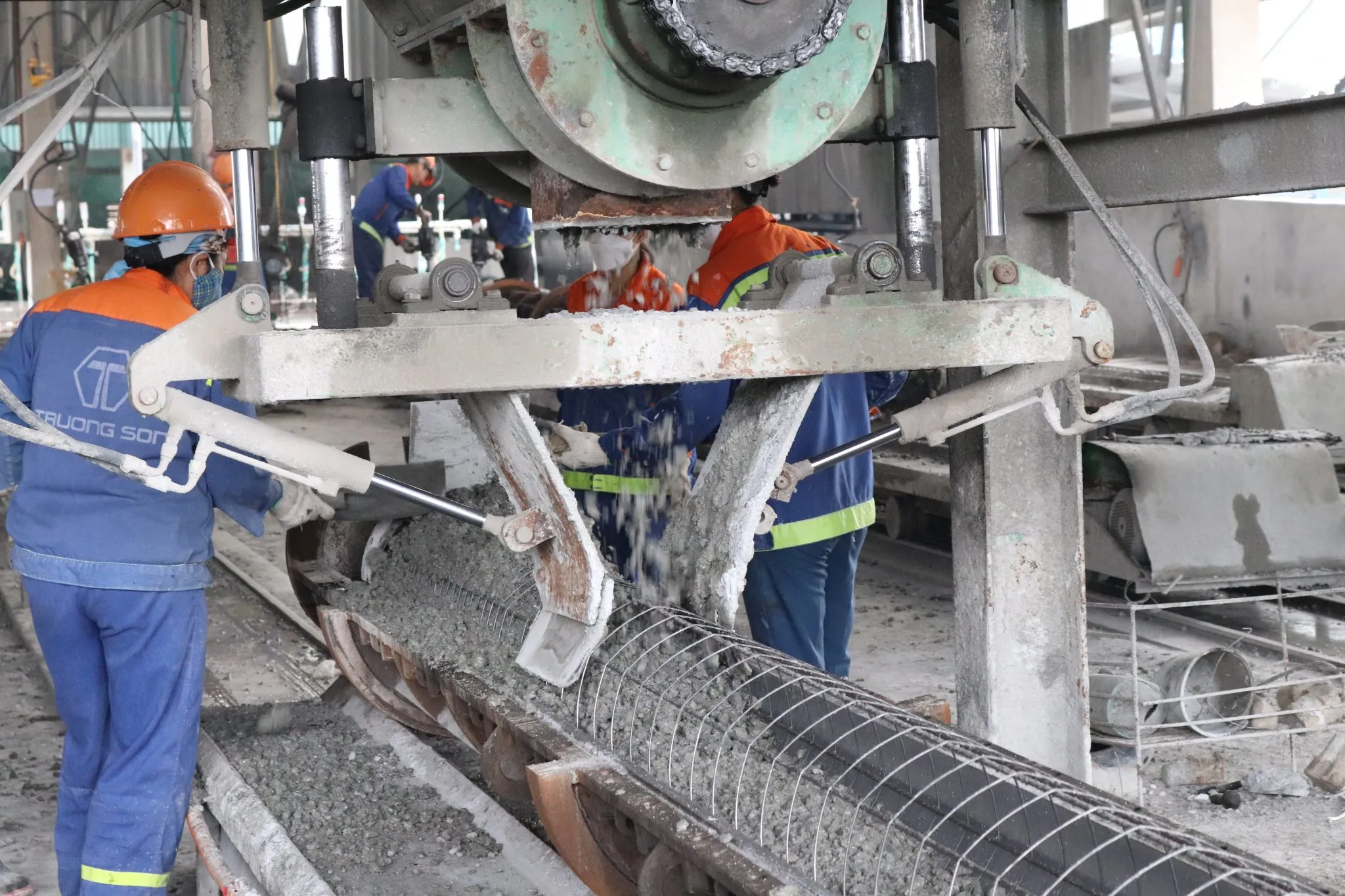

Rải bê tông vào khuôn
Rải bê tông đều khắp chiều dài khuôn
Căng Thép Dự Ứng Lực
Kích thủy lực căng kéo thép chủ đến lực thiết kế (thường 0.7fptk), giữ ổn định trong 2-3 phút để kiểm tra độ giãn dài. Lực căng được ghi nhận tự động, lưu hồ sơ chất lượng. Sai số lực căng cho phép ±5% theo TCVN 5574:2018.

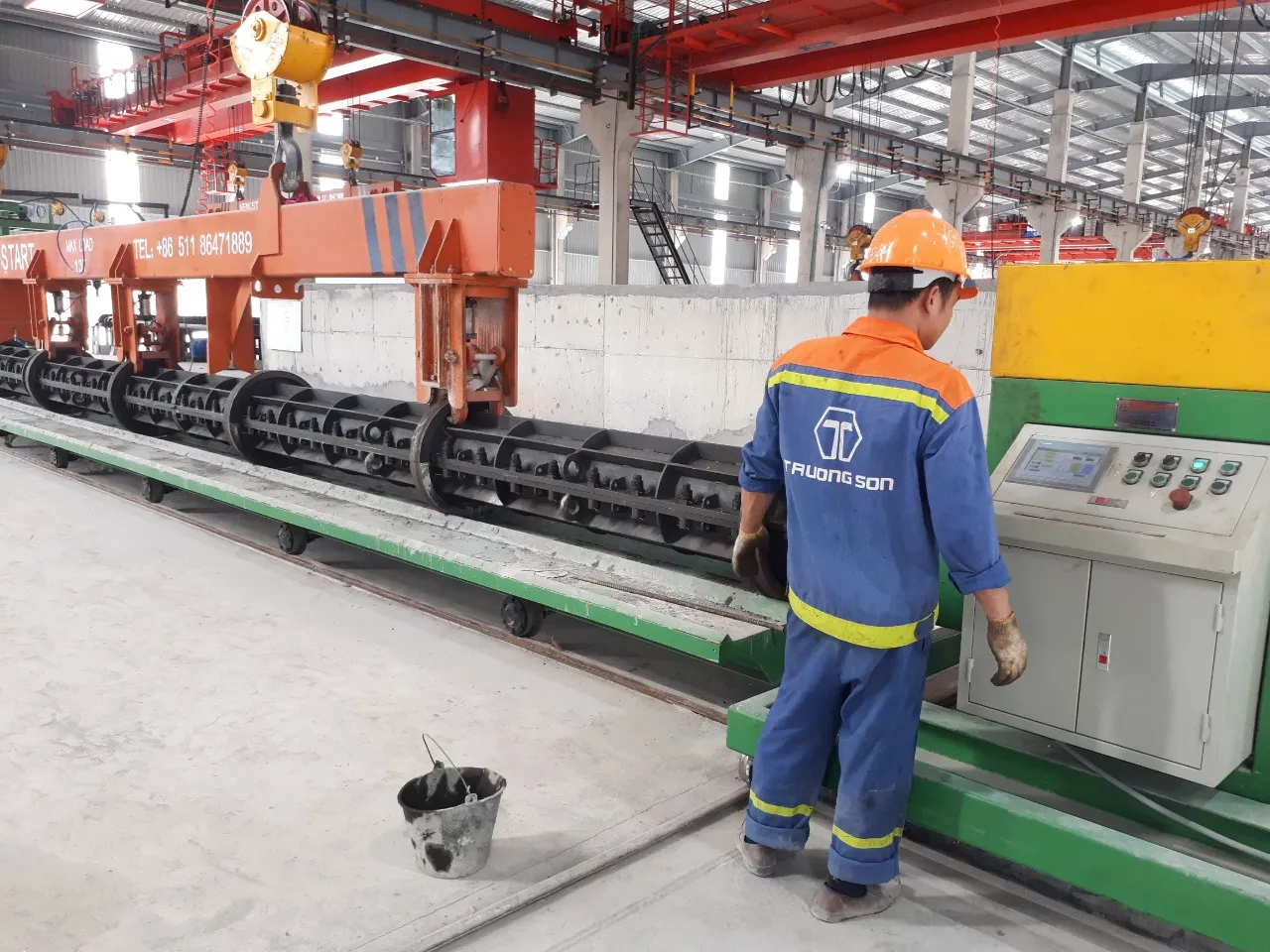

Căng thép dự ứng lực
Kích thủy lực căng thép PC strand
Quay Ly Tâm 5 Cấp Tốc Độ
Khuôn quay quanh trục dọc với 5 cấp tốc độ tăng dần: 200-300-400-600-800 vòng/phút, tổng thời gian 8-12 phút. Lực ly tâm đẩy bê tông ép sát thành khuôn, tạo lớp vỏ đặc chắc, đẩy nước thừa và bọt khí ra ngoài. Bê tông sau ly tâm đạt độ chặt 2.45-2.50 g/cm³, cao hơn 8-10% so với bê tông đầm thường. Nguyên lý này cũng được áp dụng trong sản xuất cống bê tông ly tâm.

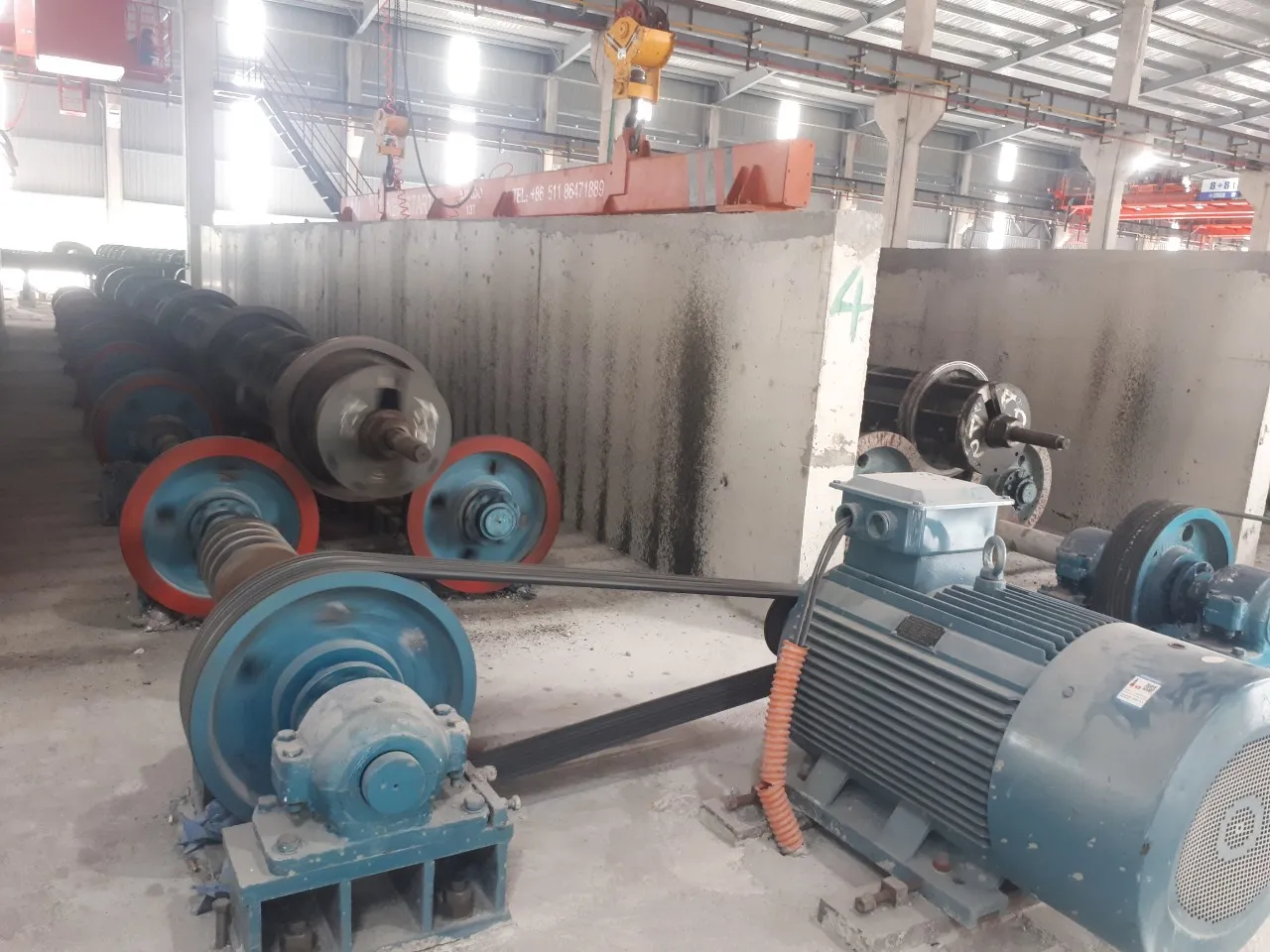

Quay ly tâm
Dây chuyền quay ly tâm tự động
Dưỡng Hộ Hơi Nước 80-85°C
Cọc được đưa vào buồng dưỡng hộ kín, nhiệt độ 80-85°C, độ ẩm 95-100%, thời gian 5-6 giờ. Hơi nước nóng đẩy nhanh phản ứng thủy hóa C3S, C2S trong xi măng, bê tông đạt 40-50 MPa sau 8-12 giờ thay vì 7 ngày ở nhiệt độ thường. Tốc độ gia nhiệt/làm nguội không quá 20°C/giờ để tránh nứt nhiệt.

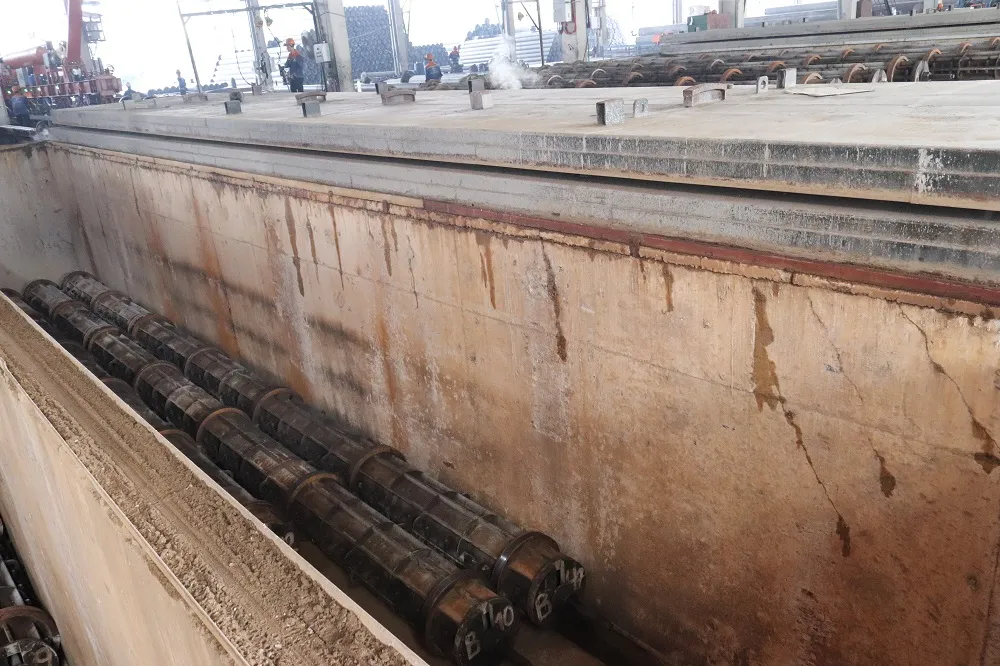

Dưỡng hộ hơi nước
Buồng dưỡng hộ hơi áp lực thấp
Tháo Khuôn Và Kiểm Tra QC
Sau dưỡng hộ, cọc được tháo khuôn, kiểm tra ngoại quan (vết nứt, rỗ, lệch tâm), kích thước (đường kính, độ thẳng, chiều dài), cường độ (búa bật nẩy, lấy mẫu khoan). Cọc đạt yêu cầu được đóng dấu nhận diện, cọc lỗi được tách riêng xử lý. Tỷ lệ đạt thường ≥98%.

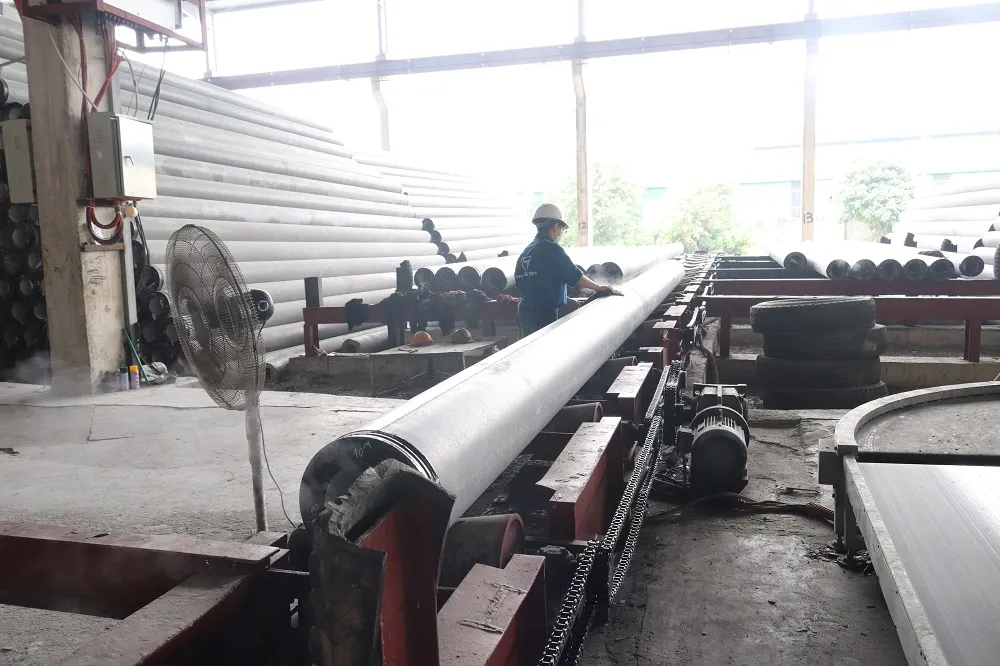

Kiểm tra sản phẩm
QC kiểm tra từng cọc sau tháo khuôn
Lưu Bãi Và Vận Chuyển
Cọc được lưu bãi tối thiểu 7 ngày để bê tông tiếp tục phát triển cường độ, đạt ≥80% cường độ thiết kế trước khi vận chuyển. Xe chuyên dụng chở cọc có giá đỡ cao su, số điểm tựa ≥3, vị trí tựa cách đầu cọc 0.207L (L: chiều dài cọc) để giảm moment uốn khi vận chuyển.

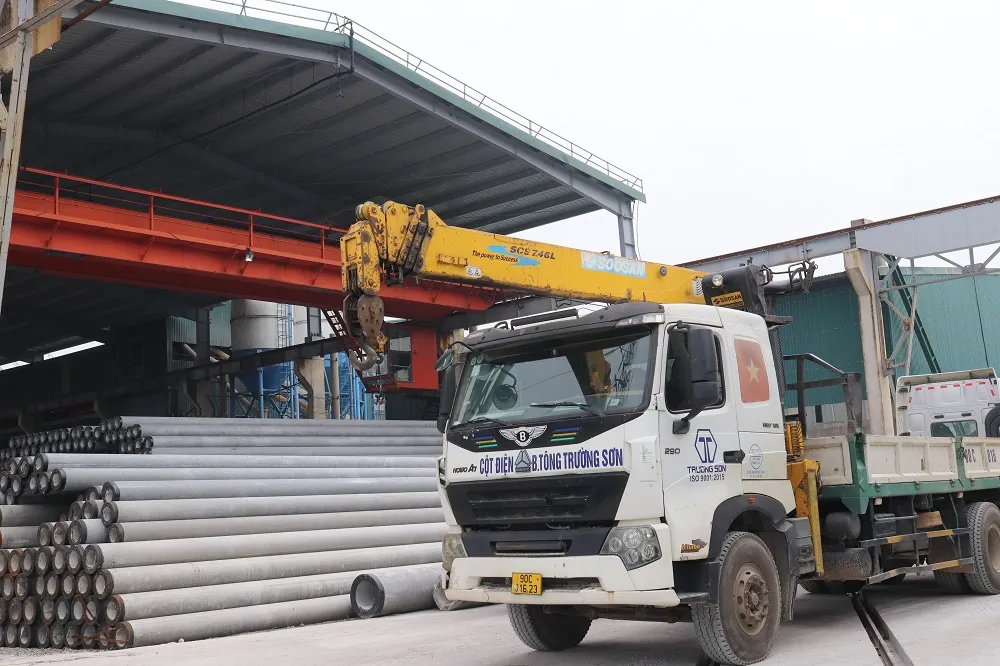

Lưu bãi và vận chuyển
Bãi lưu cọc và xe vận chuyển chuyên dụng
Ứng Dụng Cọc PHC Trong Móng Công Trình
So Sánh Sức Chịu Tải Theo Đường Kính
| Đường kính (mm) | Chiều dày (mm) | Sức chịu tải thiết kế (tấn) | Ứng dụng |
|---|---|---|---|
| 300 | 70 | 35-45 | Nhà dân dụng 3-5 tầng |
| 400 | 80 | 60-80 | Nhà cao tầng, nhà xưởng |
| 500 | 90 | 100-130 | Công trình công nghiệp nặng |
| 600 | 100 | 150-180 | Cầu, cảng, móng máy lớn |
Sức chịu tải thực tế phụ thuộc địa chất nền (SPT-N, góc ma sát trong φ, lực dính c), chiều dài cọc ngàm vào tầng chịu lực, phương pháp thi công (ép tĩnh, đóng động). Thiết kế móng cọc phải tính toán theo TCVN 10304:2014.
Kinh Nghiệm Thi Công Thực Tế
Trên nền đất yếu sông Hồng (độ sệt IL = 0.6-0.8), cọc PHC D400 dài 18m (nối 2 đoạn 9m + 9m) ép đến độ sâu 16-17m, ngàm 3-4m vào tầng cát pha (SPT-N = 15-20) cho sức chịu tải 70-75 tấn. Mối nối cọc hàn bích thép, kiểm tra siêu âm đảm bảo 100% diện tích hàn đạt cấp II trở lên. Tìm hiểu quy trình thi công ép cọc chi tiết.
Khuyến nghị: Tham khảo kỹ sư địa chất và kết cấu để thiết kế móng cọc phù hợp với điều kiện cụ thể của công trình. Không tự ý thay đổi loại cọc hoặc chiều dài thiết kế.
Chứng Nhận Chất Lượng Và Tiêu Chuẩn
Công ty Cổ phần Đầu tư và Xây lắp Trường Sơn được cấp Chứng chỉ chất lượng phù hợp tiêu chuẩn TCVN 7888:2014 (Cọc bê tông ly tâm dự ứng lực), TCVN 5847:2016 (Cọc bê tông cốt thép), TCCS 03-2023/TS (Tiêu chuẩn cơ sở). Sản phẩm được kiểm định định kỳ bởi Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 3 (Quatest 3) thuộc Tổng cục Tiêu chuẩn Đo lường Chất lượng.
Để biết thông tin chi tiết về giá cả, thông số kỹ thuật và tiến độ cung ứng, liên hệ trực tiếp qua Hotline 0969 96 7575 hoặc truy cập www.truongsonhn.com.vn. Đội ngũ kỹ sư sẵn sàng tư vấn giải pháp móng cọc tối ưu cho từng loại công trình.
