Hộp Gen Trong Xây Dựng: Quy Chuẩn Kỹ Thuật 2026

Hộp gen trong xây dựng (hộp kỹ thuật) là thiết bị bắt buộc theo QCVN 07:2016/BXD về an toàn hệ thống điện nước trong công trình dân dụng. Bài viết phân tích chi tiết quy chuẩn thiết kế, vị trí lắp đặt và yêu cầu kỹ thuật theo Thông tư 10/2021/TT-BXD.

Định Nghĩa Theo Quy Chuẩn Xây Dựng

Theo QCVN 07:2016/BXD, hộp gen trong xây dựng là khoang kỹ thuật âm tường chứa hệ thống đường ống cấp thoát nước, dây điện và các tiện ích kỹ thuật khác. Thiết bị này phải đảm bảo:

• Khả năng tiếp cận để bảo trì (Điều 5.3.2 QCVN 07:2016/BXD)
• Chống thấm tuyệt đối theo TCVN 9119:2012
• Cách ly an toàn giữa hệ thống điện và nước

Hộp gen được xây âm tường sau khi hoàn thành phần thô, trước giai đoạn hoàn thiện nội thất. Vị trí thường ở góc khuất, sau khu vực vệ sinh để tối ưu hóa đường ống.

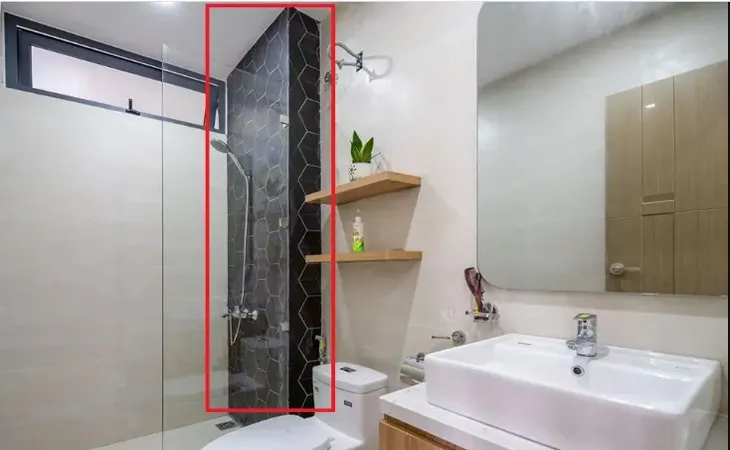

Hộp gen là gì?

Cấu Tạo Vật Liệu Theo Tiêu Chuẩn

Hộp Gen Truyền Thống

Sử dụng gạch xây M100 và bê tông cốt thép B15 theo TCVN 5574:2018. Phương pháp này ít được áp dụng do:

• Thời gian thi công kéo dài 3-5 ngày
• Khó kiểm soát độ phẳng bề mặt
• Nguy cơ nứt vỡ khi lún móng

Hộp Gen GRC (Glass Fiber Reinforced Concrete)

Vật liệu ưu tiên theo Thông tư 10/2021/TT-BXD gồm:

• Bê tông cường độ cao C30
• Sợi thủy tinh chống kiềm AR-Glass (≥5% khối lượng)
• Phụ gia hóa dẻo giảm nước ≥15%
• Độ dày tối thiểu 12mm

Ưu điểm: trọng lượng nhẹ hơn 40%, lắp đặt nhanh trong 1 ngày, chống thấm tốt hơn.

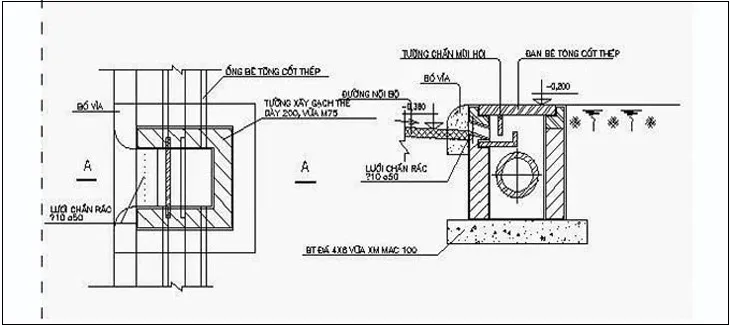

Chi tiết hộp kỹ thuật

Vị Trí Lắp Đặt Hợp Quy

Mặc dù không có quy định bắt buộc về vị trí cụ thể, Thông tư 10/2021/TT-BXD khuyến nghị:

Vị trí ưu tiên:

• Góc tường sau khu vực vệ sinh (phổ biến nhất)
• Dưới cầu thang (với nhà nhiều tầng)
• Tường ngăn giữa phòng ngủ và vệ sinh

Yêu cầu kỹ thuật vị trí:

• Cách mặt sàn hoàn thiện ≥20cm (tránh ngập úng)
• Khoảng cách đến thiết bị vệ sinh xa nhất ≤8m
• Đảm bảo không gian mở nắp kiểm tra tối thiểu 60×60cm

Lưu ý: Với công trình cao tầng, mỗi 3 tầng cần 1 hộp gen trung gian theo QCVN 07:2016/BXD Điều 6.2.4.

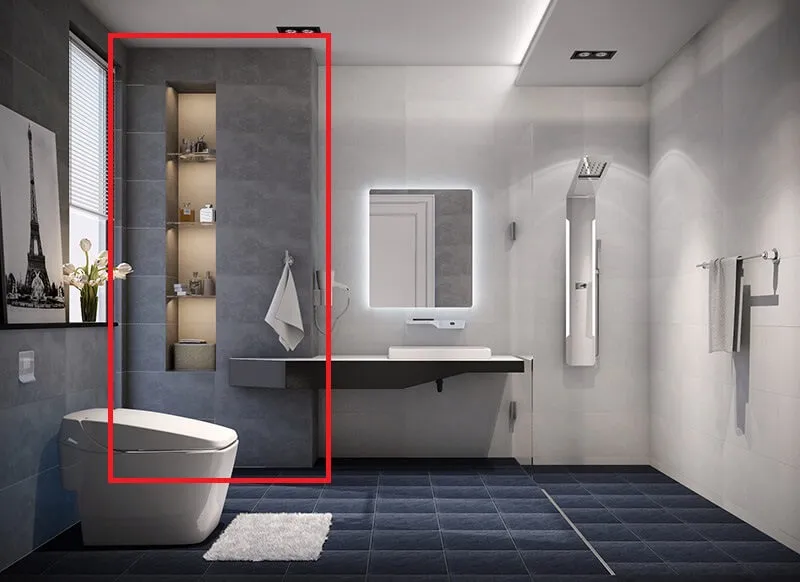

Vị trí lắp đặt hộp gen

Kích Thước Tiêu Chuẩn Theo Đường Kính Ống

Kích thước hộp gen trong xây dựng phụ thuộc vào tổng tiết diện đường ống. Theo TCVN 33:2006 về hệ thống cấp thoát nước:

Đường Ống Cấp Nước

• Ống cấp lên bồn nước mái: PPR Ø25mm (hoặc uPVC Ø27mm)
• Ống cấp nước nóng: PPR Ø20mm (hoặc uPVC Ø21mm)
• Ống cấp từ bồn xuống các tầng: PPR Ø32mm (hoặc uPVC Ø34mm)

Đường Ống Thoát Nước

• Thoát lavabo/chậu rửa: PVC Ø60mm
• Thoát bồn cầu: PVC Ø114mm (bắt buộc theo TCVN 33:2006)
• Thoát nước mưa: PVC Ø90mm (hoặc Ø114mm với mái >100m²)
• Ống thông hơi vệ sinh: PVC Ø42mm

Công Thức Tính Kích Thước Hộp

Chiều rộng tối thiểu = Tổng đường kính ống + 100mm (khe hở bảo trì)

Ví dụ: Hộp chứa ống cấp Ø32mm + thoát Ø114mm + thông hơi Ø42mm cần chiều rộng tối thiểu: (32 + 114 + 42) + 100 = 288mm → Làm tròn 300mm.

Chiều cao thường 1200-1500mm tùy số lượng tầng phục vụ.

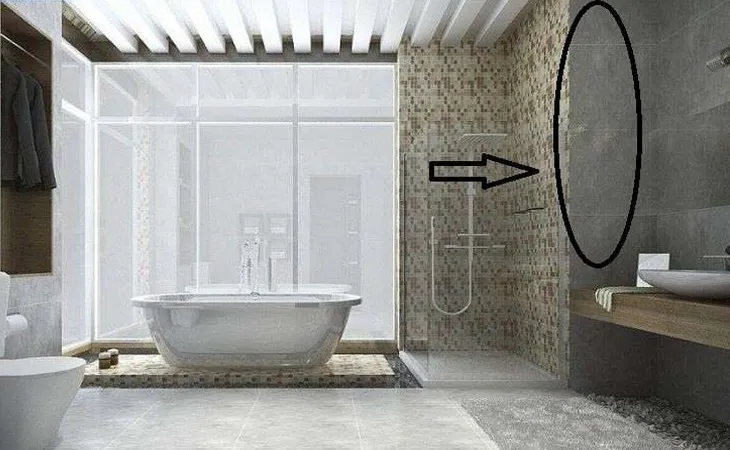

Kích thước của hộp gen

Chức Năng Kỹ Thuật Chính

Bảo Vệ Hệ Thống Đường Ống

Hộp gen cách ly đường ống khỏi tác động cơ học (khoan tường, đóng đinh) và hóa học (ăn mòn từ vữa xi măng). Theo TCVN 9119:2012, lớp bảo vệ bê tông tối thiểu 15mm.

Cố Định Và Chống Rung

Hệ thống kẹp đỡ ống bên trong hộp gen phải đảm bảo:

• Khoảng cách giữa các điểm cố định ≤1.5m (ống nước)
• Khoảng cách ≤2m (ống thoát nước)
• Sử dụng đệm cao su chống rung cho ống cấp nước

Ngăn Chặn Côn Trùng

Thiết kế kín khít theo QCVN 07:2016/BXD giúp:

• Chặn mối, gián xâm nhập qua khe ống
• Tăng tính thẩm mỹ (không lộ đường ống)
• Giảm tiếng ồn từ dòng nước chảy

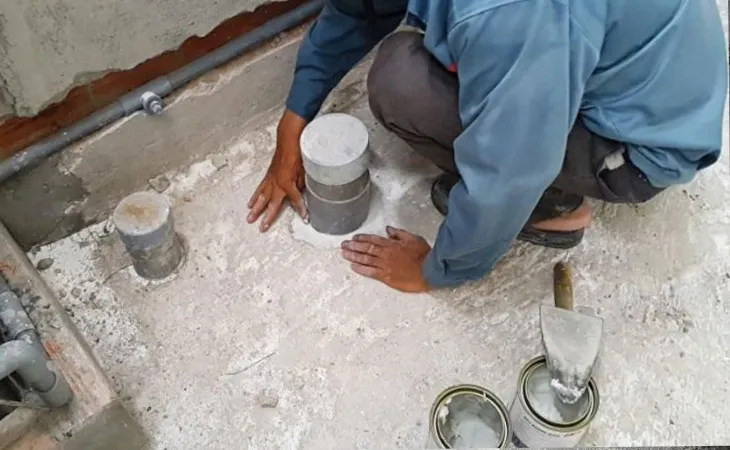

Tác dụng của hộp gen

Quy Trình Lắp Đặt Đúng Kỹ Thuật

Bước 1: Chuẩn Bị Hồ Sơ Thiết Kế

Yêu cầu bắt buộc theo Nghị định 06/2021/NĐ-CP:

• Bản vẽ mặt bằng hệ thống cấp thoát (tỷ lệ 1:50)
• Bản vẽ mặt cắt đứng hộp gen (tỷ lệ 1:20)
• Danh mục vật tư: loại ống, đường kính, chiều dài

Bước 2: Kiểm Tra Kích Thước Thực Tế

Đo đạc tại hiện trường:

• Xác định vị trí chính xác trên tường
• Kiểm tra độ dày tường (≥200mm cho tường chịu lực)
• Đánh dấu vị trí các ống xuyên sàn

Bước 3: Thi Công Lắp Đặt

Với hộp GRC đúc sẵn:

• Đục rãnh tường theo kích thước hộp + 20mm
• Lắp hộp vào rãnh, kiểm tra độ thẳng đứng
• Trát vữa xi măng M75 quanh hộp
• Chờ 24 giờ trước khi lắp ống

Lưu ý quan trọng: Chỉ sử dụng nhân công có chứng chỉ hành nghề theo Thông tư 08/2017/TT-BXD. Tự thi công có thể vi phạm quy định an toàn.

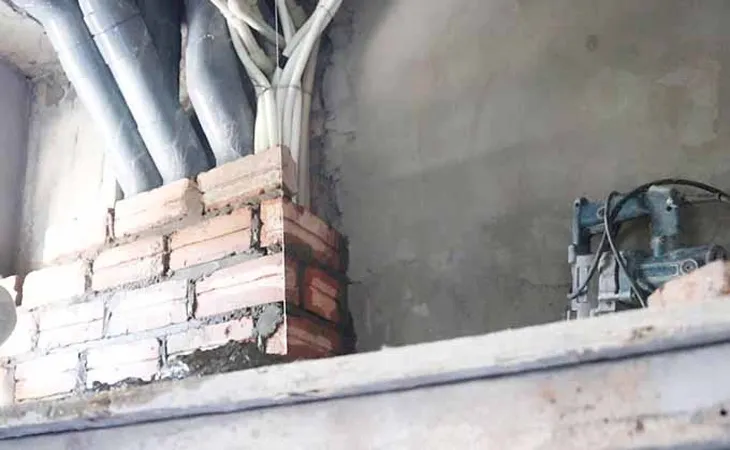

Cách lắp đặt hộp gen

Lưu Ý Quan Trọng Khi Sử Dụng

Về Thiết Kế

• Đảm bảo độ dốc ống thoát nước ≥2% theo TCVN 33:2006
• Kiểm tra chất lượng vật liệu: ống PVC phải có tem CR (chứng nhận hợp quy)
• Hệ thống chống thấm: sử dụng băng keo bitum tại mối nối

Về Vận Hành

Tránh lắp quạt thông gió trực tiếp vào hộp gen vì:

• Tăng áp suất âm, gây hút mùi từ ống thoát
• Rung động làm lỏng mối nối ống
• Vi phạm QCVN 07:2016/BXD về thông gió tự nhiên

Xử Lý Sự Cố

Khi phát hiện ẩm ướt quanh hộp gen:

• Ngừng sử dụng nước ngay lập tức
• Liên hệ đơn vị thi công trong vòng 24 giờ
• Không tự ý đục phá để kiểm tra (mất bảo hành)

Chi phí sửa chữa hộp gen trung bình 3-5 triệu đồng (2026), bao gồm thay ống và trát lại tường.

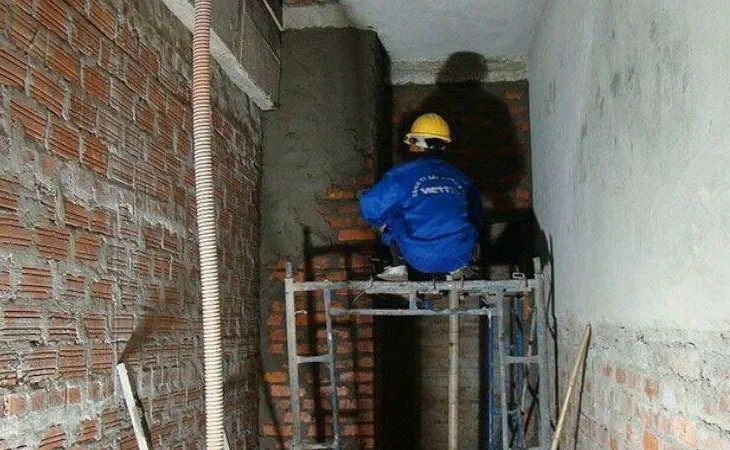

Những lưu ý khi sử dụng hộp gen

Bảo Trì Định Kỳ Theo Quy Định

Theo Thông tư 10/2021/TT-BXD, chủ sở hữu công trình phải:

• Kiểm tra hộp gen mỗi 6 tháng/lần (công trình dân dụng)
• Kiểm tra mỗi 3 tháng/lần (công trình cao tầng >7 tầng)
• Lập biên bản kiểm tra có chữ ký chủ đầu tư

Nội dung kiểm tra: rò rỉ nước, nứt vỡ hộp, ăn mòn ống, mùi hôi bất thường.

---

Hộp gen trong xây dựng là thiết bị bắt buộc đảm bảo an toàn và tuổi thọ hệ thống kỹ thuật. Tuân thủ QCVN 07:2016/BXD và TCVN 33:2006 giúp tránh sự cố tốn kém. Tham khảo Sở Xây dựng địa phương để được hướng dẫn chi tiết theo điều kiện công trình cụ thể.
