Khoảng Cách Giữa Các Cọc Bê Tông Theo TCVN 10304:2026

Khi thiết kế móng cọc, khoảng cách giữa các cọc bê tông ảnh hưởng trực tiếp đến khả năng chịu tải, hiệu ứng nhóm cọc, và chi phí thi công. TCVN 10304:2026 quy định rõ khoảng cách tối thiểu theo loại cọc (đóng, ép, nhồi) và cơ chế truyền tải (ma sát, chống). Bài viết phân tích chi tiết các quy định này, so sánh với TCVN 11823:2017, và chỉ ra sai phạm phổ biến trong thực tế thiết kế.

Nguyên Tắc Xác Định Khoảng Cách Cọc

Khoảng cách cọc phụ thuộc vào ba yếu tố chính: phương pháp thi công (đóng/ép/nhồi), cơ chế truyền tải (ma sát/chống), và đặc tính nền đất. Khoảng cách quá nhỏ gây hiệu ứng nhóm tiêu cực, giảm sức chịu tải đơn cọc do ứng suất chồng lấn. Khoảng cách quá lớn làm tăng kích thước đài, lãng phí thép và bê tông.

Hiệu Ứng Nhóm Cọc

Khi cọc bố trí gần nhau, vùng ứng suất trong nền từ các cọc chồng lấn lên nhau. Hệ số hiệu quả nhóm cọc η giảm khi s/d nhỏ. Với cọc ma sát trong đất sét, η có thể giảm xuống 0.6-0.7 khi s = 3d. Cọc chống ít chịu ảnh hưởng hơn do tải trọng tập trung tại mũi.

Quy Định TCVN 10304:2026 – Mục 8.13

Cọc Đóng Hoặc Ép

Cọc ma sát: khoảng cách tối thiểu từ tim đến tim s_min = 3d. Áp dụng khi cọc truyền tải chủ yếu qua ma sát thành với nền đất dính hoặc cát. Ví dụ: cọc BTCT D350 yêu cầu s ≥ 1050 mm.

Cọc chống: khoảng cách tối thiểu từ tim đến tim s_min = 1.5d. Áp dụng khi cọc đặt trên lớp đá hoặc đất rất cứng, tải trọng truyền qua mũi. Ví dụ: cọc thép ống D600 chống trên đá phong hóa yêu cầu s ≥ 900 mm.

Lưu ý: Khoảng cách s đo từ tim cọc đến tim cọc, không phải mép ngoài. Khi thi công, cần kiểm soát độ lệch tim cọc ≤ 0.25d theo TCVN 9393:2012.

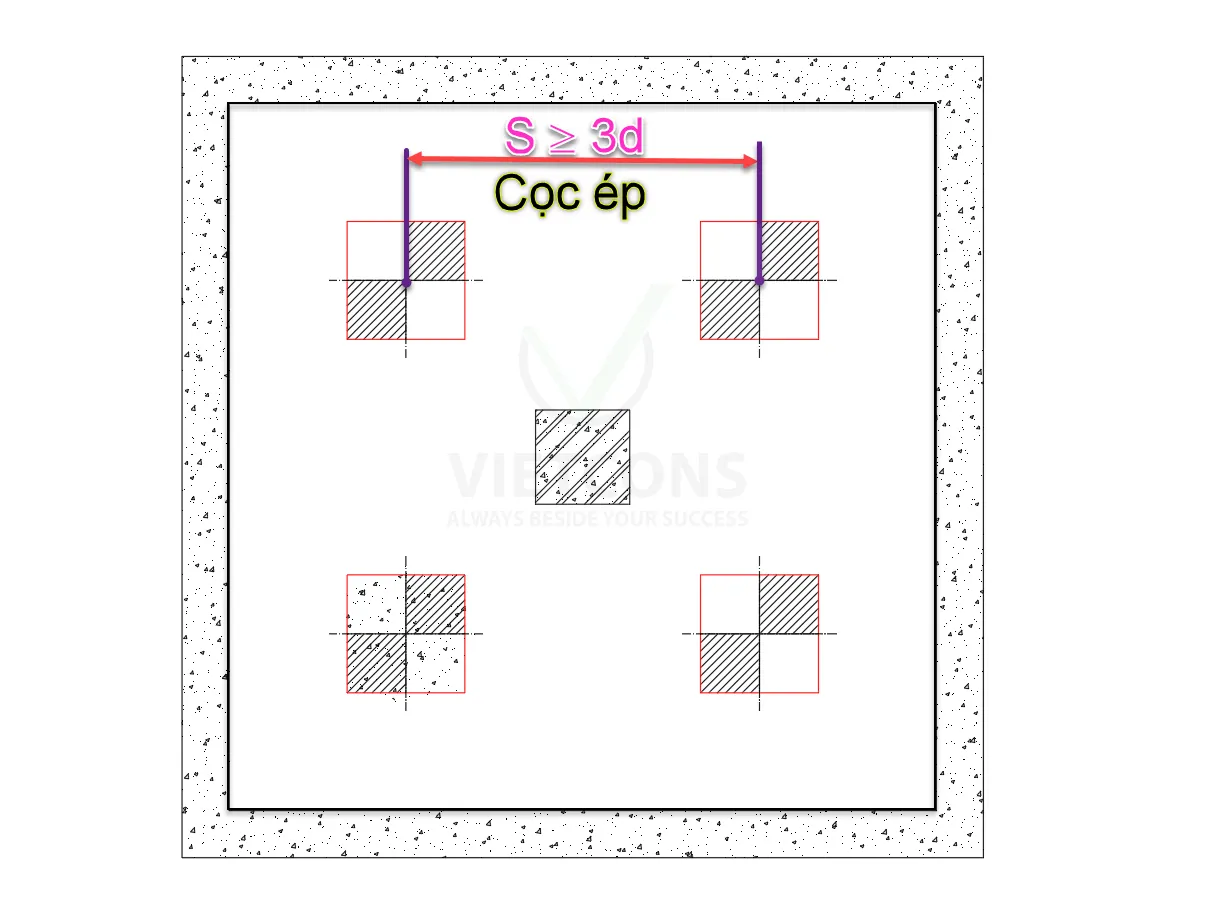

Bản vẽ bố trí cọc ép trong móng công trìnhSơ đồ bố trí cọc ép với khoảng cách tim đến tim theo TCVN 10304:2026

Cọc Nhồi

Khoảng cách tĩnh không giữa thành cọc tối thiểu s_min = 1.0 m. Đo từ mép ngoài cọc này đến mép ngoài cọc kia. Ví dụ: hai cọc nhồi D800 yêu cầu khoảng cách tim đến tim ≥ 1800 mm (800 + 1000 + 800).

Cơ sở kỹ thuật: Cọc nhồi thi công bằng khoan hoặc đào, đường kính lớn (thường 600-1500 mm), cần khoảng không để tránh sụt lở thành hố khoan khi thi công cọc kế cận. Khoảng cách 1.0 m đảm bảo ổn định thành hố trong đất sét ẻ dẻo đến cứng.

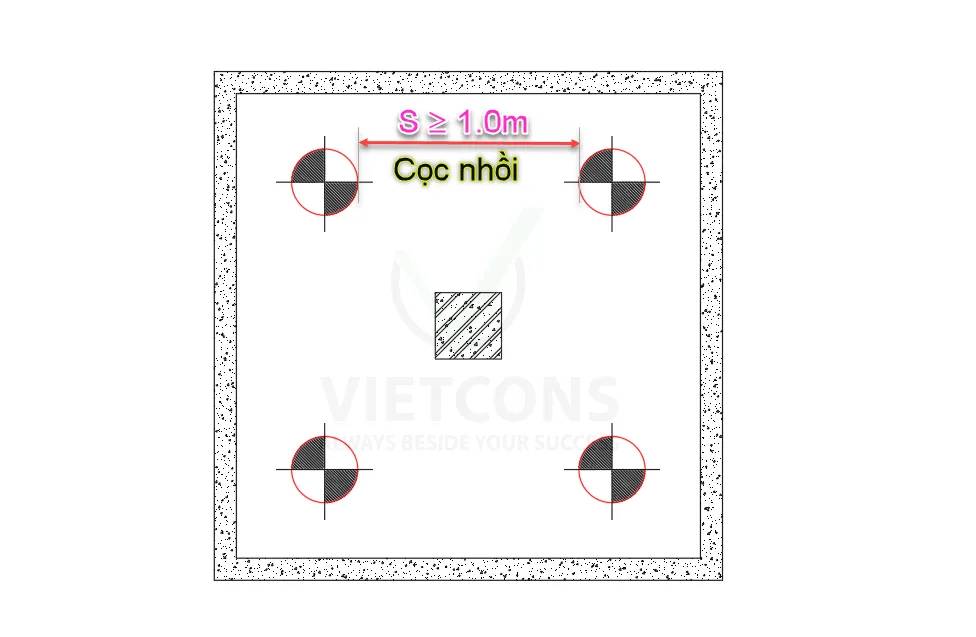

Bản vẽ bố trí cọc nhồi trong móng công trìnhSơ đồ bố trí cọc nhồi với khoảng cách tĩnh không tối thiểu 1.0 m

Cọc Nhồi Mở Rộng Mũi

Đất dính nửa cứng và cứng (I_L ≤ 0.5): khoảng cách tĩnh không giữa các mũi cọc ≥ 0.5 m. Áp dụng khi nền có khả năng giữ hình tốt, ít biến dạng khi mở rộng mũi.

Các loại đất khác (cát, đất dính mềm): khoảng cách tĩnh không giữa các mũi cọc ≥ 1.0 m. Đất cát và đất dính mềm dễ sụt lở, cần khoảng cách lớn hơn để đảm bảo an toàn thi công.

Ví dụ tính toán: Cọc nhồi D800 mở rộng mũi D1200 trong đất sét cứng. Khoảng cách tĩnh không mũi ≥ 500 mm → khoảng cách tim đến tim ≥ 1700 mm (1200 + 500).

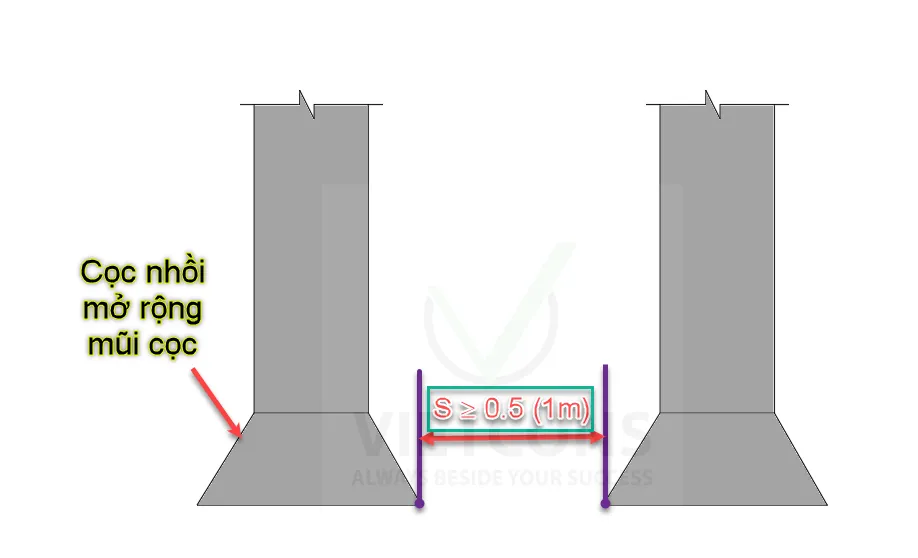

Cọc nhồi mở rộng mũi cọc – Khoảng cách tối thiểu giữa hai cọc S ≥ 0.5m (1m)Chi tiết khoảng cách cọc nhồi mở rộng mũi theo loại nền đất

So Sánh TCVN 11823:2017 (Tiêu Chuẩn Cầu Đường)

TCVN 11823:2017 áp dụng riêng cho công trình cầu, quy định khoảng cách cọc đóng/ép: s_min ≥ max(750 mm, 2.5d). Ví dụ: cọc D400 yêu cầu s ≥ 1000 mm (2.5 × 400), lớn hơn 750 mm.

Điểm khác biệt: TCVN 11823:2017 không quy định khoảng cách tối thiểu cho cọc nhồi, trong khi TCVN 10304:2026 bắt buộc ≥ 1.0 m. Khi thiết kế cầu, ưu tiên TCVN 11823:2017; công trình dân dụng và công nghiệp tuân thủ TCVN 10304:2026.

Loại cọc	TCVN 10304:2026	TCVN 11823:2017	Ghi chú
Cọc đóng/ép ma sát	s ≥ 3d (tim-tim)	s ≥ max(750mm, 2.5d)	TCVN 10304 nghiêm ngặt hơn với cọc lớn
Cọc đóng/ép chống	s ≥ 1.5d (tim-tim)	s ≥ max(750mm, 2.5d)	TCVN 11823 có giá trị tuyệt đối 750mm
Cọc nhồi	s ≥ 1.0m (mép-mép)	Không quy định	TCVN 10304 bắt buộc khoảng không

Thực Tế Thiết Kế Và Sai Phạm

Lựa Chọn Khoảng Cách Phổ Biến

Kỹ sư thường chọn s = 3d đến 6d. Khoảng cách 3d giảm kích thước đài, tiết kiệm thép và bê tông đài, nhưng tăng số lượng cọc do hiệu suất nhóm giảm. Khoảng cách 4-5d cân bằng giữa hiệu quả kỹ thuật và kinh tế.

Sai Phạm Với Cọc Nhồi

Vấn đề 1: Nhiều hồ sơ thiết kế cọc nhồi vẫn áp dụng s = 3d (tim-tim) như cọc đóng, không tuân thủ quy định khoảng không ≥ 1.0 m. Ví dụ: cọc nhồi D1000 bố trí s = 3000 mm (tim-tim) → khoảng không thực tế chỉ 2000 mm, vượt yêu cầu nhưng không tối ưu.

Vấn đề 2: Cọc nhồi nhà dân D300-D400 bố trí s = 3d → khoảng không 600-800 mm, vi phạm TCVN 10304:2026. Cọc D300 yêu cầu s ≥ 1300 mm (300 + 1000), cọc D400 yêu cầu s ≥ 1400 mm.

Cảnh báo kỹ thuật: Khoảng cách cọc nhồi nhỏ hơn 1.0 m (tĩnh không) có nguy cơ sụt lở thành hố khoan khi thi công cọc kế cận, ảnh hưởng chất lượng bê tông và sức chịu tải.

Khuyến Nghị Thiết Kế

• Cọc đóng/ép: Sử dụng s = 3d cho cọc ma sát, s = 2-2.5d cho cọc chống (nếu điều kiện nền cho phép).
• Cọc nhồi: Luôn kiểm tra khoảng không ≥ 1.0 m, không chỉ dựa vào tỷ lệ s/d. Với cọc D ≥ 800 mm, xem xét s = 2.5-3d để tối ưu hiệu quả nhóm.
• Cọc nhồi mở rộng mũi: Xác định rõ loại đất tại độ sâu mũi cọc (dính cứng hay mềm/cát) để áp dụng đúng 0.5 m hoặc 1.0 m.

Ảnh Hưởng Đến Thiết Kế Đài Cọc

Khoảng cách cọc quyết định kích thước đài. Đài nhỏ tiết kiệm vật liệu nhưng tăng mật độ cọc, có thể giảm hiệu suất nhóm. Đài lớn giảm số lượng cọc nhưng tăng khối lượng bê tông và thép đài.

Ví dụ so sánh: Móng chịu tải 5000 kN, sức chịu tải đơn cọc 500 kN.

• Phương án 1: s = 3d, 12 cọc, η = 0.7 → cần 14 cọc thực tế, đài 4.5m × 4.5m.
• Phương án 2: s = 5d, 10 cọc, η = 0.85 → cần 12 cọc thực tế, đài 6.0m × 6.0m.

Phân tích kinh tế cần xem xét giá cọc, giá bê tông đài, và điều kiện thi công cụ thể.

Thiết kế khoảng cách giữa các cọc bê tông đúng tiêu chuẩn đảm bảo an toàn kết cấu, tối ưu chi phí, và tuân thủ TCVN 10304:2026. Kỹ sư cần phân biệt rõ cọc đóng/nhồi, ma sát/chống, và đo khoảng cách từ tim hoặc mép theo đúng quy định. Tham khảo kỹ sư địa chất và kết cấu để lựa chọn phương án móng cọc phù hợp với điều kiện nền và yêu cầu công trình.
