Mật độ dòng điện cho phép của dây đồng chuẩn 2026

Trong thiết kế hệ thống điện công trình và thẩm định hồ sơ kỹ thuật xây dựng năm 2026, mật độ dòng điện cho phép của dây đồng là thông số kỹ thuật cốt yếu quyết định đến sự an toàn vật lý và tính pháp lý của toàn bộ dự án. Việc tính toán chính xác đại lượng này không chỉ giúp tối ưu hóa chi phí vật tư mà còn đảm bảo công trình tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật quốc gia về an toàn cháy nổ hiện hành tại Việt Nam.

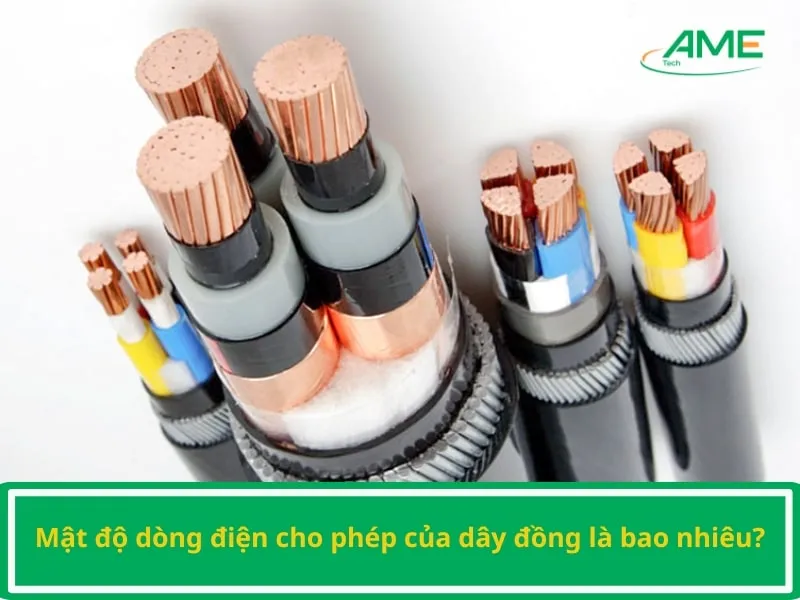

Mật độ dòng điện cho phép của dây đồng

Bản chất kỹ thuật của mật độ dòng điện trong thiết kế cơ điện

Theo các tài liệu chuyên ngành về kỹ thuật điện và Quy chuẩn kỹ thuật quốc gia QCVN 12:2014/BXD, mật độ dòng điện (thường ký hiệu là J) là một đại lượng vectơ biểu thị cường độ dòng điện chạy qua một đơn vị diện tích mặt cắt ngang của vật dẫn. Đối với các kỹ sư cơ điện (MEP), việc xác định mật độ dòng điện cho phép của dây đồng là bước đầu tiên để lựa chọn tiết diện dây dẫn phù hợp cho các lộ tổng và lộ nhánh.

Đơn vị đo lường tiêu chuẩn là Ampe trên milimet vuông (A/mm²). Khác với cường độ dòng điện (I) chỉ cho biết tổng lượng điện tích dịch chuyển qua toàn bộ bề mặt, mật độ dòng điện (J) cung cấp cái nhìn chi tiết về sự phân bổ điện năng. Điều này cực kỳ quan trọng trong việc đánh giá hiệu ứng Joule (tỏa nhiệt trên dây dẫn). Nếu mật độ vượt ngưỡng, nhiệt lượng sinh ra sẽ làm lão hóa lớp vỏ cách điện, dẫn đến nguy cơ chạm chập và cháy nổ công trình.

Công thức tính toán cơ bản được áp dụng trong hầu hết các phần mềm thiết kế và quy trình thẩm định hồ sơ hoàn công hiện nay là:

J = I / S (A/mm²)

Trong đó:

• J: Mật độ dòng điện cho phép.
• I: Cường độ dòng điện chạy qua dây dẫn (Ampe).
• S: Tiết diện ngang của dây dẫn (mm²).

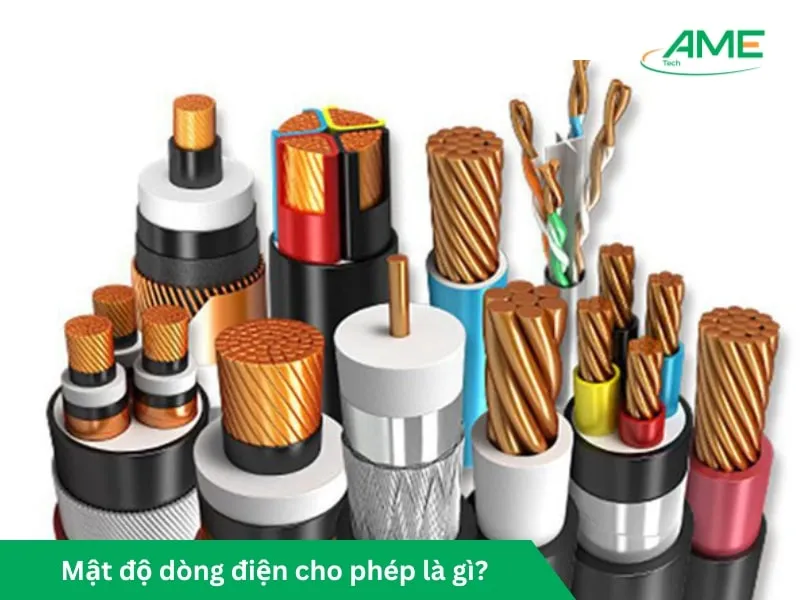

Mật độ dòng điện cho phép là gì?

Quy chuẩn mật độ dòng điện cho phép của dây đồng theo TCVN 2026

Trong thực tiễn thi công tại các công trình dân dụng và công nghiệp, giá trị mật độ dòng điện cho phép của dây đồng không phải là một con số cố định mà biến thiên dựa trên môi trường lắp đặt và phương thức tản nhiệt. Dựa trên TCVN 9206:2012 và các cập nhật hướng dẫn kỹ thuật năm 2026, các chuyên gia thường áp dụng các định mức sau để đảm bảo hệ số an toàn cao nhất:

1. Hệ thống dây dẫn đặt trong điều kiện khắc nghiệt: Đối với dầm thép hoặc ống luồn dây đặt âm tường, mật độ thường được giới hạn ở mức 2.5 A/mm² đến 4 A/mm². Điều này nhằm bù đắp cho khả năng thoát nhiệt kém của vật liệu bao quanh.
2. Hệ thống điện dân dụng thông thường: Với dây cáp có lớp cách điện PVC hoặc XLPE đặt trong ống gen nhựa, mật độ dòng điện cho phép của dây đồng dao động từ 4 A/mm² đến 6 A/mm².
3. Dây dẫn trong môi trường tản nhiệt cưỡng bức: Trong các tủ điện có hệ thống làm mát bằng quạt hoặc môi trường không khí lưu thông tốt, giá trị J có thể đạt ngưỡng 7 A/mm² đến 10 A/mm². Tuy nhiên, các kỹ sư thường khuyến nghị không nên vận hành liên tục ở ngưỡng này để kéo dài tuổi thọ thiết bị.

Theo Luật Xây dựng 2014 (sửa đổi năm 2020) và Nghị định 15/2021/NĐ-CP, việc lựa chọn sai mật độ dòng điện dẫn đến quá tải hệ thống có thể bị coi là lỗi vi phạm nghiêm trọng trong quản lý chất lượng công trình, gây khó khăn cho quá trình nghiệm thu đưa vào sử dụng.

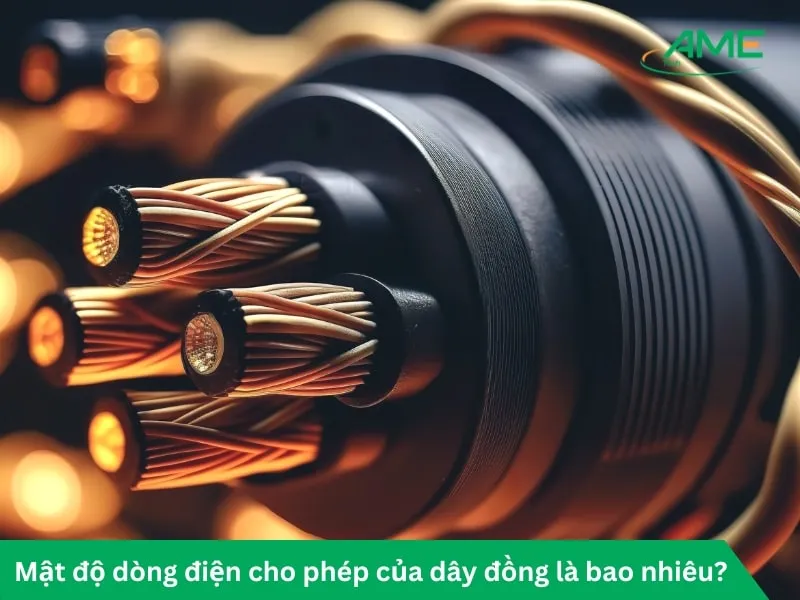

Mật độ dòng điện cho phép của dây đồng là bao nhiêu?

Các yếu tố pháp lý và kỹ thuật ảnh hưởng đến việc chọn tiết diện dây

Khi lập hồ sơ thiết kế bản vẽ thi công, chủ đầu tư và đơn vị tư vấn thiết kế phải đặc biệt lưu ý rằng mật độ dòng điện cho phép của dây đồng chịu ảnh hưởng bởi 04 yếu tố cốt lõi sau đây:

1. Nhiệt độ môi trường vận hành (Ambiance Temperature)

Các bảng tra dòng điện trong TCVN thường dựa trên nhiệt độ môi trường tiêu chuẩn là 30°C. Tại Việt Nam, vào mùa hè nhiệt độ trong các hộp kỹ thuật có thể lên tới 45°C – 50°C. Lúc này, hệ số hiệu chỉnh phối hợp phải được áp dụng để giảm mật độ dòng điện thực tế, tránh hiện tượng quá nhiệt cục bộ.

2. Phương thức lắp đặt và số lượng mạch đi chung

Khi nhiều sợi dây dẫn được bó lại trong cùng một máng cáp (Cable Tray), khả năng thoát nhiệt bị sụt giảm nghiêm trọng. Theo QCVN 06:2022/BXD về an toàn cháy cho nhà và công trình, việc không tính toán đến hệ số nhóm khi xác định mật độ dòng điện cho phép của dây đồng là nguyên nhân hàng đầu dẫn đến các vụ hỏa hoạn do điện tại các tòa nhà cao tầng.

3. Hiệu ứng bề mặt (Skin Effect)

Đối với các hệ thống điện công nghiệp bậc cao sử dụng dòng điện tần số lớn hoặc dây dẫn có tiết diện “khủng” (trên 240mm²), dòng điện có xu hướng tập trung ở bề mặt ngoài của dây đồng. Điều này làm giảm diện tích dẫn điện thực tế, đòi hỏi kỹ sư phải điều chỉnh giảm mật độ J thiết kế so với các dây dẫn tiết diện nhỏ.

4. Quy chuẩn kỹ thuật quốc gia về an toàn cháy nổ

Nghị định 136/2020/NĐ-CP hướng dẫn Luật Phòng cháy và chữa cháy yêu cầu các hệ thống điện phải có khả năng chịu tải vượt mức ít nhất 20-30% so với công suất tính toán. Do đó, việc xác định mật độ dòng điện cho phép của dây đồng thường được thực hiện ở mức an toàn (J ≈ 4.5 A/mm²) để đảm bảo tính dự phòng cho hệ thống.

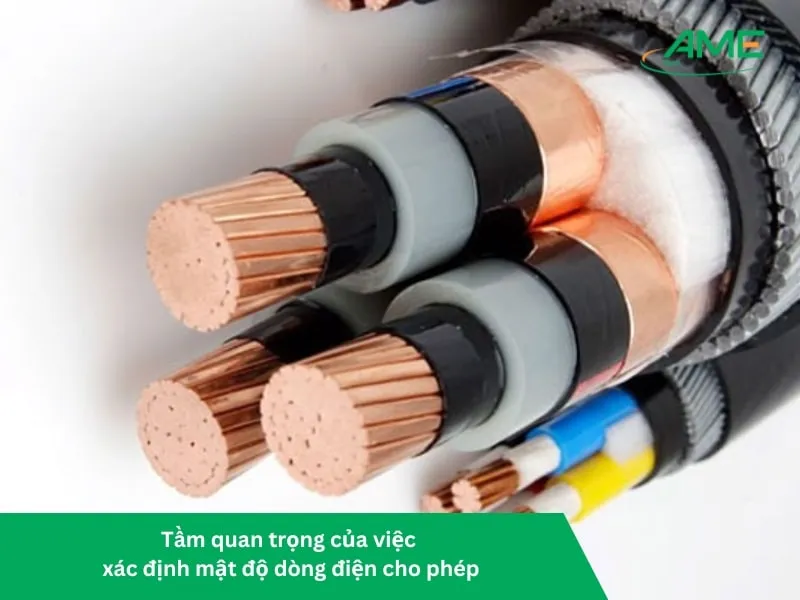

Tầm quan trá»ng của việc xác định mật Ä‘á»™ dòng Ä‘iện cho phép

Quy trình tính toán lựa chọn dây đồng trong hồ sơ thiết kế 2026

Để đảm bảo hồ sơ thiết kế điện được cơ quan chức năng phê duyệt và đạt chuẩn nghiệm thu theo Nghị định 06/2021/NĐ-CP, quy trình tính toán dựa trên mật độ dòng điện cho phép của dây đồng nên tuân theo các bước sau:

• Bước 1: Xác định công suất tổng (P) của các thiết bị tiêu thụ năng lượng, có tính đến hệ số đồng thời (ks) và hệ số công suất (cosφ).
• Bước 2: Tính toán cường độ dòng điện (I) dựa trên điện áp định mức (220V hoặc 380V).
• Bước 3: Lựa chọn mật độ dòng điện (J) phù hợp với điều kiện lắp đặt thực tế (theo TCVN 9206).
• Bước 4: Tính toán tiết diện hình học (S) cần thiết bằng công thức S = I / J.
• Bước 5: Kiểm tra sụt áp trên đường dây. Đây là bước thường bị bỏ qua dẫn đến thiết bị hoạt động không ổn định dù dây không nóng.
• Bước 6: Chọn loại dây thương mại có tiết diện chuẩn cao hơn một cấp so với kết quả tính toán để đảm bảo an toàn lâu dài.

Trong thực tế thi công tại các dự án của HCPC, chúng tôi nhận thấy rằng việc sử dụng dây dẫn có mật độ dòng điện quá sát ngưỡng cho phép thường dẫn đến hư hỏng cách điện chỉ sau 3-5 năm vận hành. Do đó, lời khuyên chuyên gia là luôn duy trì mật độ dòng điện cho phép của dây đồng ở mức trung bình để tối ưu hóa vòng đời công trình.

Hệ lụy pháp lý khi vi phạm tiêu chuẩn kỹ thuật điện

Việc không tuân thủ các chỉ số về mật độ dòng điện cho phép của dây đồng trong bản vẽ thiết kế hoặc thi công sai khác với hồ sơ đã được phê duyệt có thể dẫn đến những hậu quả pháp lý nghiêm trọng theo Nghị định 16/2022/NĐ-CP về xử lý vi phạm hành chính trong hoạt động xây dựng:

1. Đình chỉ thi công: Nếu đoàn kiểm tra chất lượng phát hiện hệ thống điện không đảm bảo tiết diện an toàn, công trình có thể bị đình chỉ để thay thế toàn bộ hệ thống cáp.
2. Từ chối nghiệm thu: Công trình không thể đưa vào vận hành nếu các thử nghiệm đo điện trở cách điện và thử tải không đạt yêu cầu do dây dẫn quá nhỏ so với thiết kế.
3. Trách nhiệm hình sự: Trong trường hợp xảy ra hỏa hoạn gây thiệt hại về người và tài sản do lỗi tính toán mật độ dòng điện không chính xác, các cá nhân liên quan (kỹ sư thiết kế, giám sát, nhà thầu thi công) phải chịu trách nhiệm trước pháp luật theo Bộ luật Hình sự.

Vì vậy, mọi tính toán liên quan đến hệ thống cơ điện cần được thực hiện bởi các tổ chức có chứng chỉ năng lực hoạt động xây dựng phù hợp và đội ngũ kỹ sư có chứng chỉ hành nghề theo quy định của Bộ Xây dựng.

Thông tin trong bài viết mang tính chất tham khảo chuyên môn kỹ thuật. Đối với từng dự án cụ thể, chủ đầu tư cần tham chiếu các văn bản quy phạm pháp luật mới nhất và ý kiến của cơ quan quản lý xây dựng địa phương hoặc đơn vị tư vấn có tư cách pháp nhân để đảm bảo tính an toàn và pháp lý tuyệt đối.
