Quy Trình Kiểm Tra Vật Liệu Đầu Vào Trong Sản Xuất Cơ Khí

Trong ngành cơ khí chế tạo, quy trình kiểm tra vật liệu đầu vào quyết định trực tiếp chất lượng sản phẩm cuối cùng và hiệu suất sản xuất. Một hệ thống kiểm soát chặt chẽ giúp phát hiện sớm khuyết tật, giảm phế phẩm và đảm bảo an toàn kỹ thuật cho công trình. Bài viết này trình bày quy trình kiểm tra toàn diện từ xác minh nguồn gốc đến đánh giá khả năng gia công thực tế.

Xác Minh Nguồn Gốc Và Chứng Từ Kỹ Thuật

Bước đầu tiên trong quy trình kiểm tra vật liệu đầu vào là xác thực tính hợp pháp và nguồn gốc xuất xứ. Kiểm tra hóa đơn VAT, phiếu xuất kho, Certificate of Analysis (CoA) từ nhà cung cấp để xác định loại vật liệu, mác thép (SS400, S45C, SUS304), kích thước danh nghĩa và lô sản xuất.

Đối chiếu thông số kỹ thuật trên chứng từ với yêu cầu thiết kế: cường độ chảy (yield strength), cường độ kéo (tensile strength), độ giãn dài (elongation), thành phần hóa học theo TCVN 1765 hoặc ASTM A36. Các chứng chỉ kiểm định từ tổ chức độc lập như SGS, Bureau Veritas tăng độ tin cậy cho vật liệu nhập khẩu.

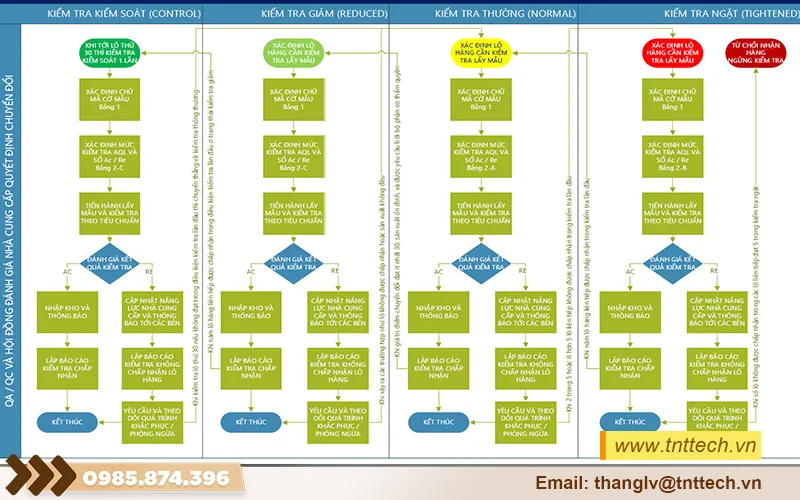

Quy trình kiểm tra chất lượng đầu vào tại TNTTechHệ thống kiểm tra chất lượng vật liệu đầu vào tại xưởng cơ khí

Đánh Giá Ngoại Quan Và Hình Học

Kiểm tra trực quan phát hiện khuyết tật bề mặt ảnh hưởng đến khả năng gia công. Sử dụng thước kẹp điện tử (digital caliper) độ chính xác 0.01mm đo đường kính, chiều dày, chiều rộng so với bản vẽ kỹ thuật. Dung sai cho phép thường ±0.5mm với thép tấm, ±0.2mm với thép thanh định hình.

Quan sát bề mặt dưới ánh sáng tự nhiên hoặc đèn LED công suất cao để phát hiện vết nứt, rỗ khí, vảy gỉ, vết dầu mỡ bám dính. Thép cuộn nguội (cold rolled) yêu cầu bề mặt nhẵn bóng, không vết xước sâu hơn 0.3mm. Thép cán nóng (hot rolled) chấp nhận vảy ôxít mỏng nhưng không bong tróc.

Kiểm tra độ phẳng bằng thước thẳng 1000mm đặt trên bề mặt tấm, đo khe hở tối đa. Theo TCVN 1766, độ cong vênh cho phép ≤3mm/m đối với thép kết cấu. Thanh thép tròn kiểm tra độ thẳng bằng phương pháp lăn trên bàn chuẩn, độ võng không vượt quá 2mm/m chiều dài.

Phân Tích Thành Phần Hóa Học

Đối với thép hợp kim, inox, nhôm hàng không, phân tích quang phổ (OES – Optical Emission Spectroscopy) xác định chính xác hàm lượng C, Si, Mn, P, S, Cr, Ni, Mo. Máy quang phổ cầm tay (portable XRF) cho kết quả nhanh trong 30 giây, độ chính xác ±0.02% cho nguyên tố chính.

Loại thép	C (%)	Mn (%)	Si (%)	P (%)	S (%)
SS400	≤0.25	≤1.40	≤0.35	≤0.050	≤0.050
S45C	0.42-0.48	0.60-0.90	0.15-0.35	≤0.030	≤0.035
SUS304	≤0.08	≤2.00	≤1.00	≤0.045	≤0.030

Thép cacbon cao (C > 0.4%) yêu cầu kiểm tra nghiêm ngặt hàm lượng P, S để tránh giòn nguội và nứt hàn. Inox 304 cần xác nhận Cr 18-20%, Ni 8-10.5% đảm bảo khả năng chống ăn mòn trong môi trường ẩm ướt.

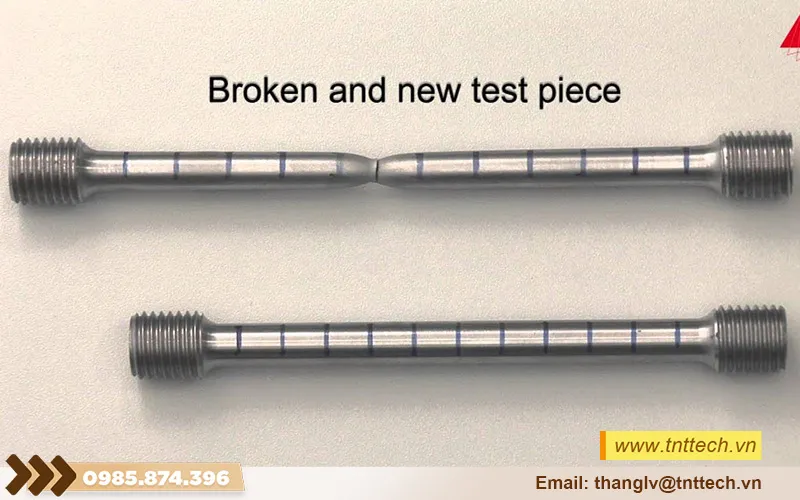

Kiểm tra độ bền kéo của vật liệuThử nghiệm độ bền kéo trên máy kéo vạn năng

Thử Nghiệm Cơ Tính

Độ cứng Rockwell (HRC) hoặc Brinell (HB) đánh giá khả năng chống mài mòn và biến dạng dẻo. Thép kết cấu SS400 yêu cầu 120-160 HB, thép dụng cụ SKD11 sau nhiệt luyện đạt 58-62 HRC. Máy đo độ cứng Rockwell sử dụng kim thử kim cương hoặc bi thép, lực nén 150kgf, thời gian giữ 3 giây.

Thử kéo đơn trục theo TCVN 197 xác định giới hạn chảy (σ₀.₂), cường độ kéo (σb), độ giãn dài (δ₅). Mẫu thử tiêu chuẩn đường kính 10mm, chiều dài đo 50mm, tốc độ kéo 10mm/phút. Thép SS400 yêu cầu σb ≥400 MPa, δ₅ ≥21%.

Lưu ý kỹ thuật: Thép cacbon trung bình (0.3-0.5% C) sau cán nóng có cơ tính không đồng đều. Cần lấy mẫu từ 3 vị trí khác nhau trên thanh để đảm bảo tính đại diện.

Thử va đập Charpy đánh giá độ dai va đập ở nhiệt độ thấp, quan trọng với kết cấu chịu tải động hoặc môi trường lạnh. Mẫu thử có rãnh chữ V sâu 2mm, năng lượng va đập 300J, nhiệt độ thử -20°C đối với thép kết cấu công trình.

Kiểm Tra Khả Năng Gia Công

Thử cắt gọt trên máy tiện CNC với dao hợp kim cứng (carbide insert) đánh giá độ cứng thực tế và xu hướng tạo phoi. Thép SS400 gia công dễ dàng với tốc độ cắt 120-150 m/phút, lượng chạy dao 0.2-0.3 mm/vòng. Thép hợp kim SKD11 yêu cầu tốc độ cắt thấp 40-60 m/phút, dao phủ TiAlN.

Kiểm tra khả năng hàn bằng thử mối hàn giáp mối (butt joint) với que hàn E4316, dòng điện 120-140A. Quan sát mối hàn không nứt, không rỗ khí, thấm sâu đều. Thép cacbon cao (C > 0.4%) dễ nứt nguội, cần nung nóng trước 200-300°C.

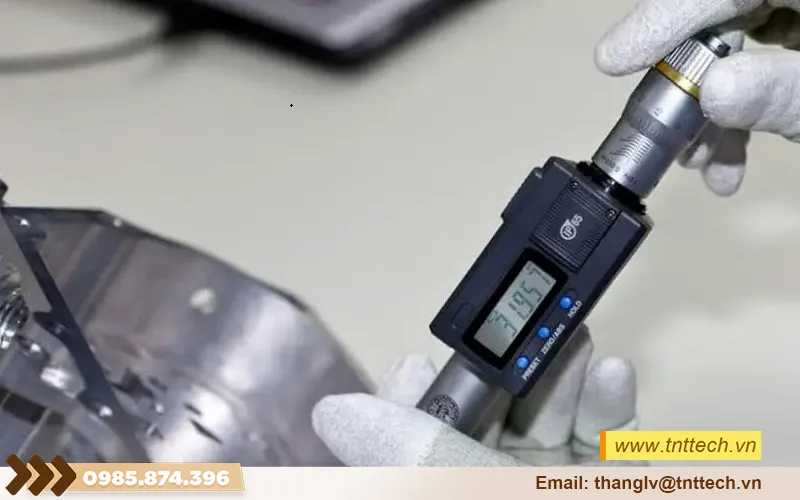

Kiểm tra sản phẩm bằng PanmeĐo kiểm chính xác bằng panme điện tử

Thử uốn 90° với bán kính uốn R = 2t (t: chiều dày) đánh giá độ dẻo. Thép kết cấu chất lượng cao không nứt, không bong tróc lớp mạ kẽm sau uốn. Nhôm 6061-T6 yêu cầu bán kính uốn tối thiểu R = 3t để tránh nứt dọc thớ.

Lưu Trữ Hồ Sơ Và Truy Xuất Nguồn Gốc

Mỗi lô vật liệu được gán mã QR code chứa thông tin: nhà cung cấp, ngày nhập, số CoA, kết quả kiểm tra, vị trí lưu kho. Hệ thống ERP tự động cập nhật trạng thái “Đạt” hoặc “Không đạt”, chỉ vật liệu đạt mới được phép xuất sản xuất.

Hồ sơ kiểm tra lưu trữ tối thiểu 5 năm theo TCVN ISO 9001:2015, bao gồm: biên bản kiểm tra, ảnh chụp khuyết tật, kết quả phân tích quang phổ, biểu đồ ứng suất-biến dạng. Dữ liệu số hóa giúp truy xuất nhanh khi có khiếu nại chất lượng hoặc sự cố kỹ thuật.

Xử Lý Vật Liệu Không Đạt

Vật liệu không đạt yêu cầu được cách ly vật lý bằng rào chắn màu đỏ, gắn nhãn “KHÔNG SỬ DỤNG”. Họp đánh giá với nhà cung cấp trong 48 giờ để quyết định: trả hàng, giảm giá chấp nhận sử dụng cho sản phẩm cấp thấp hơn, hoặc tái chế.

Thép có độ cứng thấp hơn yêu cầu 10-15% có thể nhiệt luyện tăng cứng (quenching + tempering) nếu thành phần hóa học phù hợp. Thép có vết nứt bề mặt sâu < 1mm có thể mài phẳng loại bỏ khuyết tật, giảm kích thước danh nghĩa.

Quy trình kiểm tra vật liệu đầu vào chặt chẽ giảm 60-70% phế phẩm trong sản xuất cơ khí, rút ngắn thời gian xử lý sự cố và nâng cao uy tín doanh nghiệp. Đầu tư thiết bị đo kiểm hiện đại và đào tạo nhân viên QC chuyên sâu là yếu tố then chốt đảm bảo hiệu quả kiểm soát chất lượng.

Last Updated on 09/03/2026 by Tuấn Trình
