Quy Trình Thí Nghiệm Nén Bê Tông Chuẩn TCVN Năm 2026

Trong kỹ thuật xây dựng hiện đại, thí nghiệm nén bê tông đóng vai trò là “chìa khóa” quyết định sự an toàn và bền vững của toàn bộ hệ thống kết cấu. Việc xác định cường độ chịu nén không chỉ đơn thuần là kiểm soát mác xi măng PCB40 hay PCB30, mà còn là quá trình đánh giá sự tương tác hóa lý trong quá trình thủy hóa xi măng dưới điều kiện thực tế. Tại các công trường trọng điểm năm 2026, việc áp dụng nghiêm ngặt TCVN 3105:1993 và các bộ tiêu chuẩn mới về cấp độ bền bê tông là yêu cầu bắt buộc đối với mọi kỹ sư giám sát và nhà thầu chuyên nghiệp.

Thí nghiệm nén kiểm tra cường độ mẫu bê tông lập phươngHình 1: Công tác chuẩn bị mẫu thí nghiệm nén bê tông tại hiện trường đòi hỏi sự tỉ mỉ để đảm bảo tính đại diện cho toàn bộ khối đổ.

1. Bản chất khoa học của cường độ nén và khái niệm Mác bê tông

Bê tông là một loại vật loại đá nhân tạo có cấu trúc dị tính, sở hữu khả năng chịu nén cực kỳ ấn tượng nhưng lại rất yếu khi chịu kéo (thường cường độ kéo chỉ bằng 1/10 đến 1/20 cường độ nén). Do đó, thí nghiệm nén bê tông được chọn làm chỉ số đo lường chính để đánh giá chất lượng vật liệu.

Mác bê tông và Cấp độ bền (Grade vs Strength Class)

Theo truyền thống kỹ thuật tại Việt Nam, Mác bê tông (ký hiệu là M) là giá trị cường độ chịu nén trung bình của mẫu lập phương tiêu chuẩn kích thước 150x150x150mm, được bảo dưỡng trong điều kiện tiêu chuẩn (nhiệt độ 27 ± 2°C, độ ẩm > 95%) và thí nghiệm tại tuổi 28 ngày. Đơn vị tính phổ biến là kg/cm².

Tuy nhiên, theo các tiêu chuẩn thiết kế kết cấu mới như TCVN 5574:2018, khái niệm “Cấp độ bền” (Ký hiệu là B) đang dần thay thế Mác bê tông để đồng bộ với tiêu chuẩn quốc tế (Eurocode). Cấp độ bền B được xác định dựa trên cường độ nén đặc trưng với xác suất đảm bảo không dưới 95%.

Bảng 1: So sánh tương quan giữa Mác bê tông (M) và Cấp độ bền (B) cập nhật 2026

Cấp độ bền (B)	Mác bê tông tương đương (M)	Cường độ nén đặc trưng (MPa)	Ứng dụng phổ biến
B7.5	M100	7.5	Bê tông lót móng, cấu kiện phụ
B12.5	M150	12.5	Nền nhà kho, sân bãi tải trọng nhẹ
B15	M200	15.0	Nhà dân dụng thấp tầng, dầm phụ
B20	M250	20.0	Cột, dầm, sàn nhà cao tầng phổ thông
B22.5	M300	22.5	Kết cấu nhịp lớn, dầm dự ứng lực
B25	M350	25.0	Bê tông thượng phẩm, công trình thủy lợi
B30	M400	30.0	Cọc ly tâm, kết cấu cầu đường lớn

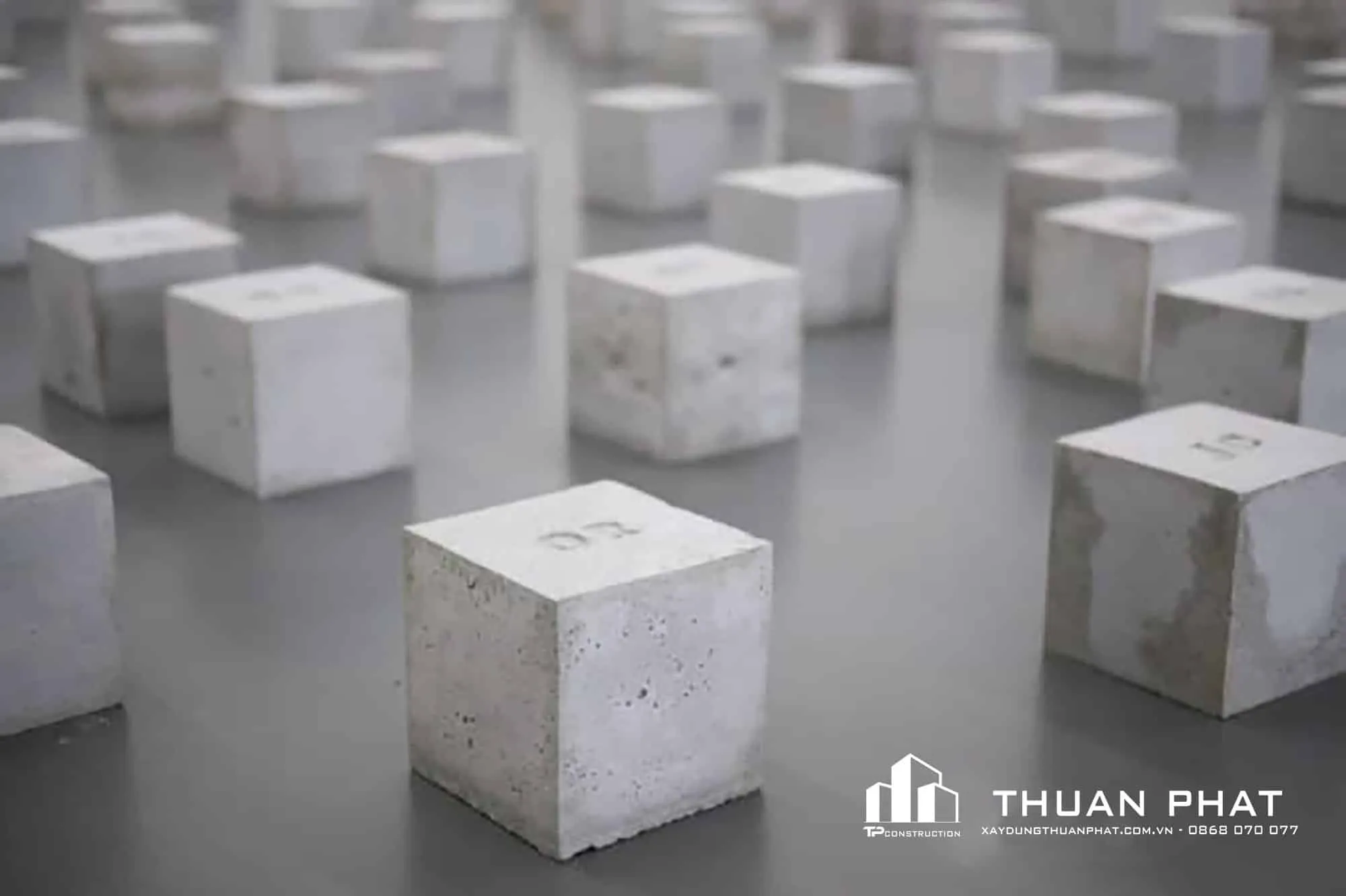

Giải thích mác bê tông là gì trong kỹ thuật xây dựngHình 2: Kích thước mẫu lập phương 15x15x15cm là quy chuẩn phổ biến nhất trong các bài thí nghiệm nén bê tông hiện nay.

2. Tiêu chuẩn lấy mẫu thí nghiệm nén bê tông theo TCVN 3105-1993

Việc thực hiện thí nghiệm nén bê tông chỉ có giá trị pháp lý và kỹ thuật khi mẫu thử được lấy đúng quy trình. Sai sót trong khâu lấy mẫu có thể dẫn đến hiện tượng “Mác ảo” hoặc đánh giá sai lệch khả năng chịu lực của công trình, gây lãng phí hoặc mất an toàn nghiêm trọng.

Tần suất lấy mẫu tại hiện trường

Theo quy định, một tổ mẫu thí nghiệm bao gồm 03 viên mẫu cùng kích thước, được lấy tại cùng một vị trí và cùng một thời điểm đổ bê tông.

• Kết cấu khung cột, dầm, sàn: Cứ mỗi 20m³ bê tông phải lấy tối nhất 01 tổ mẫu. Nếu khối lượng đổ trong một ngày ít hơn 20m³ vẫn phải lấy đủ 01 tổ mẫu.
• Kết cấu móng lớn: Cứ 100m³ lấy 01 tổ mẫu, nhưng không ít hơn 01 tổ mẫu cho mỗi khối móng độc lập.
• Bê tông khối lớn (Khối đổ > 1000m³): Cứ 500m³ lấy 01 tổ mẫu. Với khối đổ < 1000m³, tần suất là 250m³/tổ mẫu.
• Bê tông mặt đường, đường băng: Cứ 200m³ lấy 01 tổ mẫu.

Lưu ý kỹ thuật: Trong trường hợp nén mẫu ở các tuổi khác nhau (ví dụ 3 ngày, 7 ngày để tháo cốp pha sớm), kỹ sư phải lấy thêm các tổ mẫu bổ sung tương ứng. Kết quả 28 ngày vẫn là căn cứ nghiệm thu chính thức.

Quy trình kiểm tra mẫu bê tông tại công trườngHình 3: Kết quả thí nghiệm nén bê tông trung bình của 3 viên mẫu được dùng để xác định chất lượng cuối cùng của lô bê tông.

3. Quy trình thực hiện thí nghiệm nén bê tông chi tiết 2026

Để đảm bảo tính khách quan và độ chính xác cao nhất (Accuracy), quy trình thí nghiệm nén bê tông tại các phòng LAS-XD tiêu chuẩn phải tuân thủ nghiêm ngặt 5 bước sau:

Bước 1: Chuẩn bị mặt nén và thiết bị

Mẫu sau khi đủ 28 ngày bảo dưỡng được đưa ra khỏi bể dưỡng hộ. Kỹ sư tiến hành kiểm tra độ phẳng của các mặt nén. Theo TCVN 3105:1993, sai lệch độ phẳng không được vượt quá 0.05mm trên 100mm chiều dài. Nếu mặt nén bị lồi lõm, phải tiến hành mài hoặc bù bằng chất kết dính chuyên dụng (capping) để đảm bảo lực truyền đều.

Bước 2: Đo kích thước và xác định diện tích tiết diện (F)

Sử dụng thước kẹp điện tử có độ chính xác 0.1mm để đo cặp cạnh của mặt nén. Diện tích tiết diện $F$ là trung bình cộng diện tích 2 mặt đối diện. Đây là thông số cực kỳ quan trọng để tính toán ứng suất nén cuối cùng.

Bước 3: Đặt mẫu vào máy nén thủy lực

Đặt mẫu vào tâm của bàn nén dưới. Phải đảm bảo tâm của mẫu trùng với tâm của thớt máy nén để tránh hiện tượng nén lệch tâm, điều này có thể làm giảm kết quả thí nghiệm nén bê tông giả tạo do ứng suất tập trung.

Bước 4: Gia tải và phá hủy mẫu

Bắt đầu vận hành máy nén. Tốc độ tăng tải phải giữ liên tục và đều đặn ở mức 0.6 ± 0.4 MPa/s (tương đương khoảng 6 – 10 kg/cm²/s) cho đến khi mẫu bị phá hủy hoàn toàn. Kim đồng hồ hoặc áp suất số sẽ dừng lại ở giá trị lực lớn nhất ($P_{max}$).

Bước 5: Tính toán cường độ ($R$)

Cường độ nén của từng viên mẫu được tính theo công thức:
$$R = alpha cdot frac{P}{F}$$
Trong đó:

• $P$: Lực nén phá hủy lớn nhất (N hoặc daN).
• $F$: Diện tích tiết diện chịu nén ($mm^2$ hoặc $cm^2$).
• $alpha$: Hệ số quy đổi kích thước mẫu về mẫu chuẩn 150mm. ($alpha = 1$ với mẫu 150mm; $alpha = 0.91$ với mẫu 100mm; $alpha = 1.05$ với mẫu 200mm).

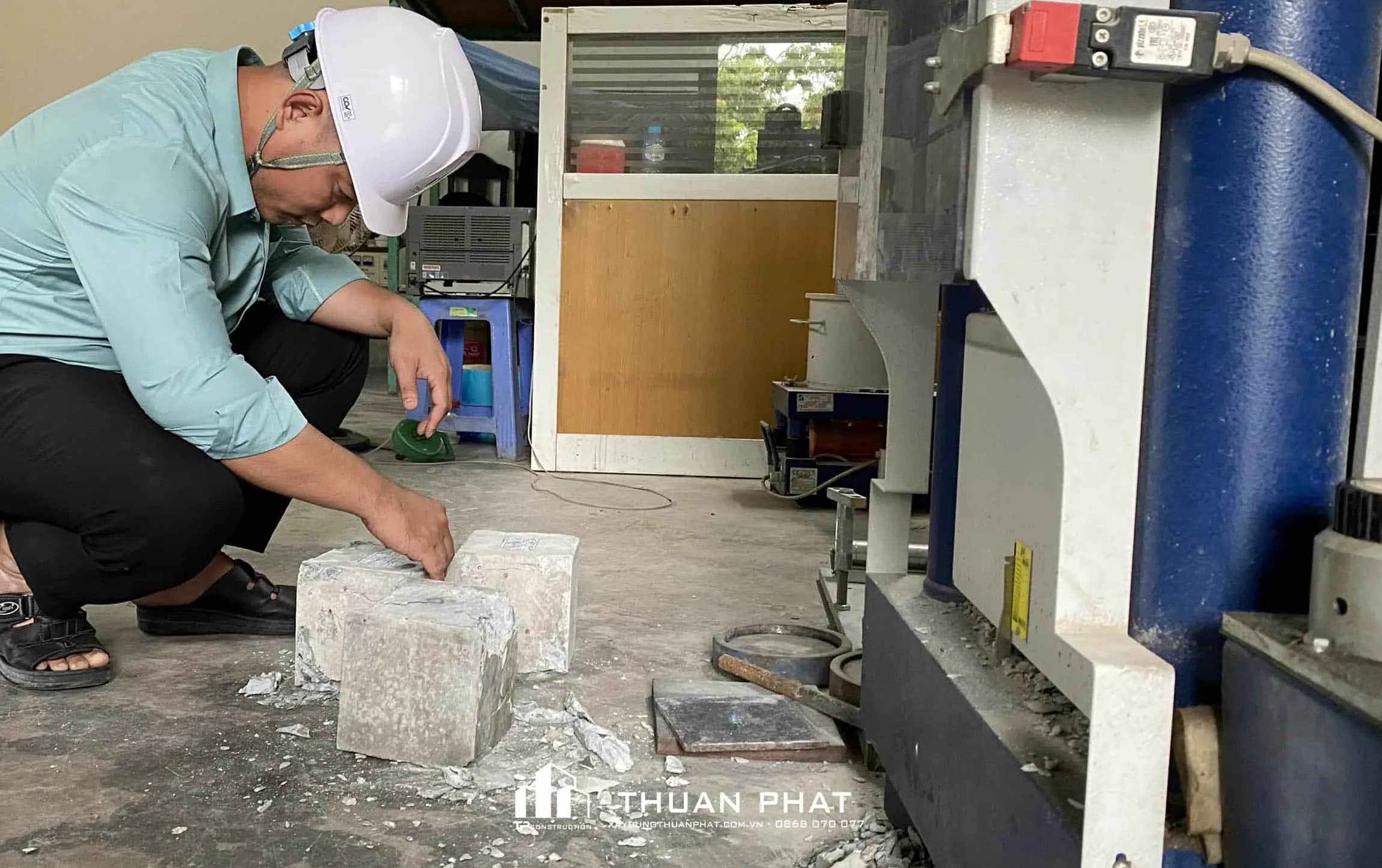

Xác nhận kết quả nén mẫu bê tông đạt chuẩnHình 4: Việc dán tem niêm phong và ký xác nhận của các bên lên mẫu là bước bắt buộc để đảm bảo tính minh bạch trong thí nghiệm nén bê tông.

4. Các yếu tố kỹ thuật then chốt ảnh hưởng đến kết quả nén

Kinh nghiệm thực tế từ các chuyên gia tại HCPC (Bao bì Xi măng Hải Phòng) cho thấy, kết quả thí nghiệm nén bê tông không chỉ phụ thuộc vào hàm lượng xi măng mà còn bị tác động bởi nhiều biến số kỹ thuật khác:

1. Tỷ lệ Nước/Xi măng (W/C ratio): Đây là yếu tố định đoạt cấu trúc rỗng của bê tông. Tỷ lệ W/C quá cao sẽ tạo ra nhiều mao mạch rỗng sau khi nước bay hơi, làm giảm mật độ gel C-S-H (Calcium Silicate Hydrate) và hạ thấp cường độ nén.
2. Độ sụt (Slump): Một hỗn hợp bê tông quá nhão có xu hướng phân tầng, khiến đá dăm lắng xuống dưới, tạo ra vùng yếu ở phần trên của cấu kiện. Việc thí nghiệm độ sụt trước khi đổ là bước sàng lọc đầu tiên.
3. Công tác đầm nén: Nếu không đầm kỹ bằng đầm dùi hoặc đầm bàn, các bọt khí bị kẹt lại tạo thành các lỗ rỗng lớn. Chỉ cần 5% lỗ rỗng có thể làm giảm tới 30% cường độ trong bài thí nghiệm nén bê tông.
4. Chế độ thủy hóa và bảo dưỡng: Phản ứng pozzolanic và thủy hóa xi măng cần nước. Nếu mẫu bị mất nước đột ngột (do nắng nóng hoặc gió), quá trình hình thành cường độ sẽ bị đình trệ, dẫn đến hiện tượng nứt mặt và giảm mác bê tông.

Kiểm tra độ sụt bê tông tại công trườngHình 5: Kiểm tra độ sụt là bước tiên quyết để dự đoán kết quả thí nghiệm nén bê tông sau 28 ngày.

5. Phân tích kết quả thí nghiệm nén bê tông 7 ngày và 28 ngày

Tại sao chúng ta thường quan tâm đến kết quả nén ở 7 ngày tuổi? Thực tế, cường độ bê tông phát triển nhanh nhất sau khi đổ và chậm dần theo thời gian.

• Tuổi 3 – 7 ngày: Bê tông đạt khoảng 60% – 75% giá trị mác thiết kế (tùy thuộc vào loại xi măng PCB30 hay PCB40). Kết quả thí nghiệm nén bê tông ở giai đoạn này cho phép kỹ sư quyết định việc tháo dỡ cốp pha sớm hoặc điều chỉnh biện pháp thi công.
• Tuổi 28 ngày: Đây được coi là “cột mốc vàng” khi quá trình thủy hóa đạt khoảng 90-95%. Kết quả nén ở 28 ngày là căn cứ pháp lý duy nhất để nghiệm thu chất lượng bê tông của hạng mục.

Giải pháp chuyên gia: Nếu kết quả 7 ngày thấp hơn 50% mác thiết kế, cần kiểm tra ngay lập tức các yếu tố đầu vào như chất lượng xi măng, cát, đá và quy trình phối trộn để có biện pháp can thiệp sớm, tránh để bê tông quá già khó xử lý.

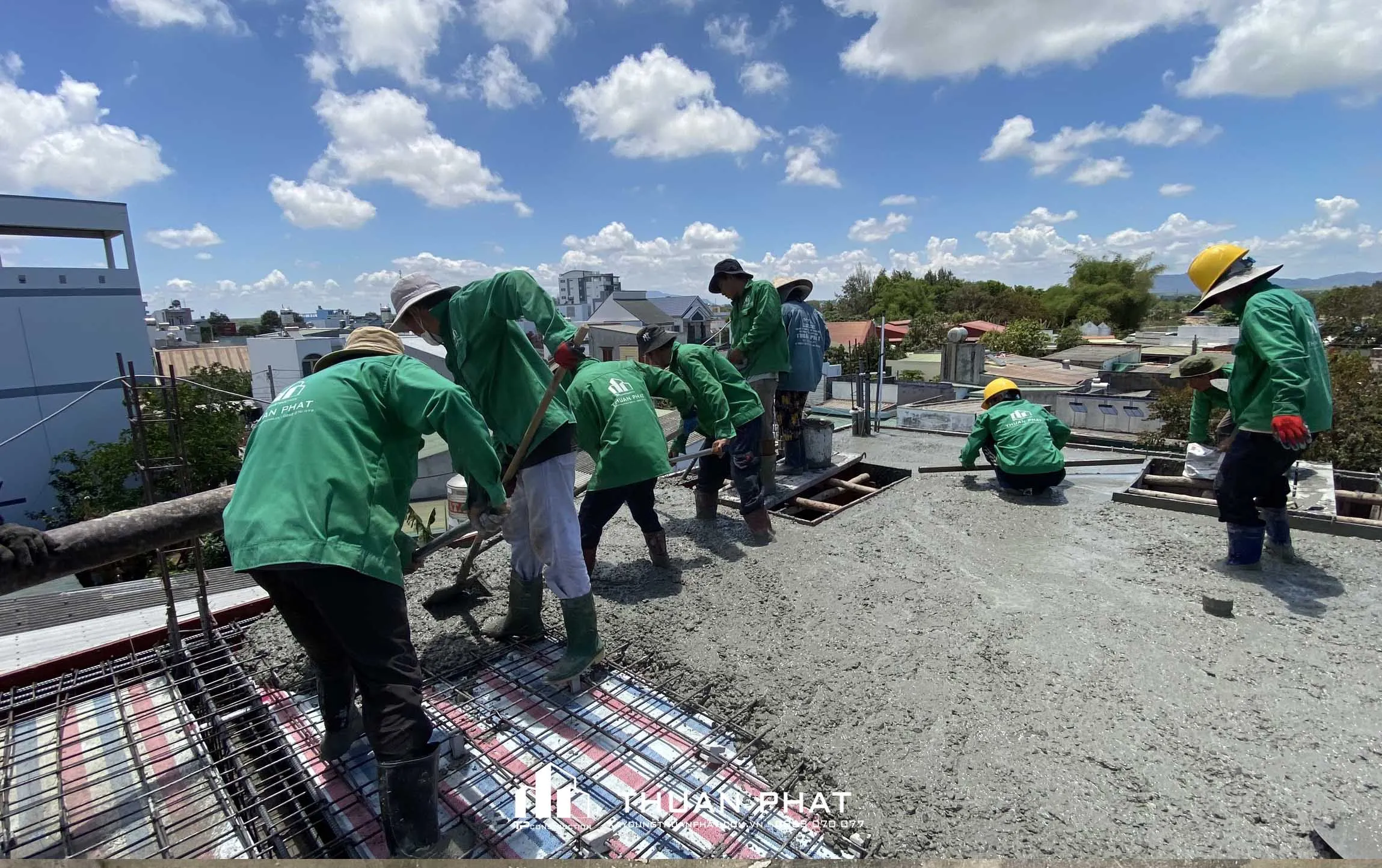

Quy trình lấy mẫu bê tông đạt chuẩn TCVN 3105:1993Hình 6: Tuân thủ TCVN 3105:1993 đảm bảo mọi số liệu thí nghiệm nén bê tông đều có giá trị đối chiếu khoa học.

6. Những lưu ý đặc biệt để đạt kết quả thí nghiệm nén bê tông tốt nhất

HCPC khuyến nghị các đối tác và nhà thầu chú ý đến các chi tiết thực hiện sau để đảm bảo hồ sơ quản lý chất lượng luôn đạt chuẩn Highest Quality:

• Vệ sinh khuôn: Khuôn nhựa hoặc khuôn gang phải được làm sạch hoàn toàn bê tông cũ và bôi lớp dầu chống dính mỏng. Khuôn bị biến dạng sẽ làm mẫu thí nghiệm không vuông vắn, ảnh hưởng trực tiếp đến kết quả nén.
• Ghi chú thông số: Trên mỗi tổ mẫu phải ghi rõ ngày đúc, vị trí cấu kiện, và mác thiết kế bằng bút sơn hoặc mực không phai.
• Vận chuyển mẫu: Tránh va chạm mạnh khi vận chuyển tổ mẫu từ công trường về phòng thí nghiệm, đặc biệt là mẫu ở tuổi sớm khi liên kết bên trong còn yếu.
• Kiểm định máy nén: Máy nén thủy lực tại phòng thí nghiệm chuyên ngành LAS-XD phải có tem kiểm định còn hiệu lực của cơ quan chức năng, đảm bảo sai số lực không quá ± 2%.

Ghi chú thông tin trên khuôn đúc mẫu bê tôngHình 7: Mọi thông tin về ngày đúc và hạng mục phải được ghi chép minh bạch để phục vụ công tác thí nghiệm nén bê tông sau này.

7. Tầm quan trọng của bao bì xi măng trong việc bảo quản nguyên liệu

Một yếu tố thường bị bỏ qua nhưng ảnh hưởng gián tiếp đến kết quả thí nghiệm nén bê tông là chất lượng bảo quản xi măng. Với hơn 10 năm kinh nghiệm, HCPC tự hào cung cấp các giải pháp bao bì xi măng (bao PP dệt, bao KPK) giúp ngăn ngừa tuyệt đối sự xâm nhập của độ ẩm không khí.

Xi măng bị vón cục do bảo quản kém sẽ làm giảm hoạt tính của các khoáng vữa ($C_3S, C_2S$), dẫn đến cường độ nén của bê tông không bao giờ đạt được mác thiết kế ban đầu. Sử dụng bao bì đạt tiêu chuẩn của HCPC chính là bước bảo vệ đầu tiên cho chất lượng công trình của bạn.

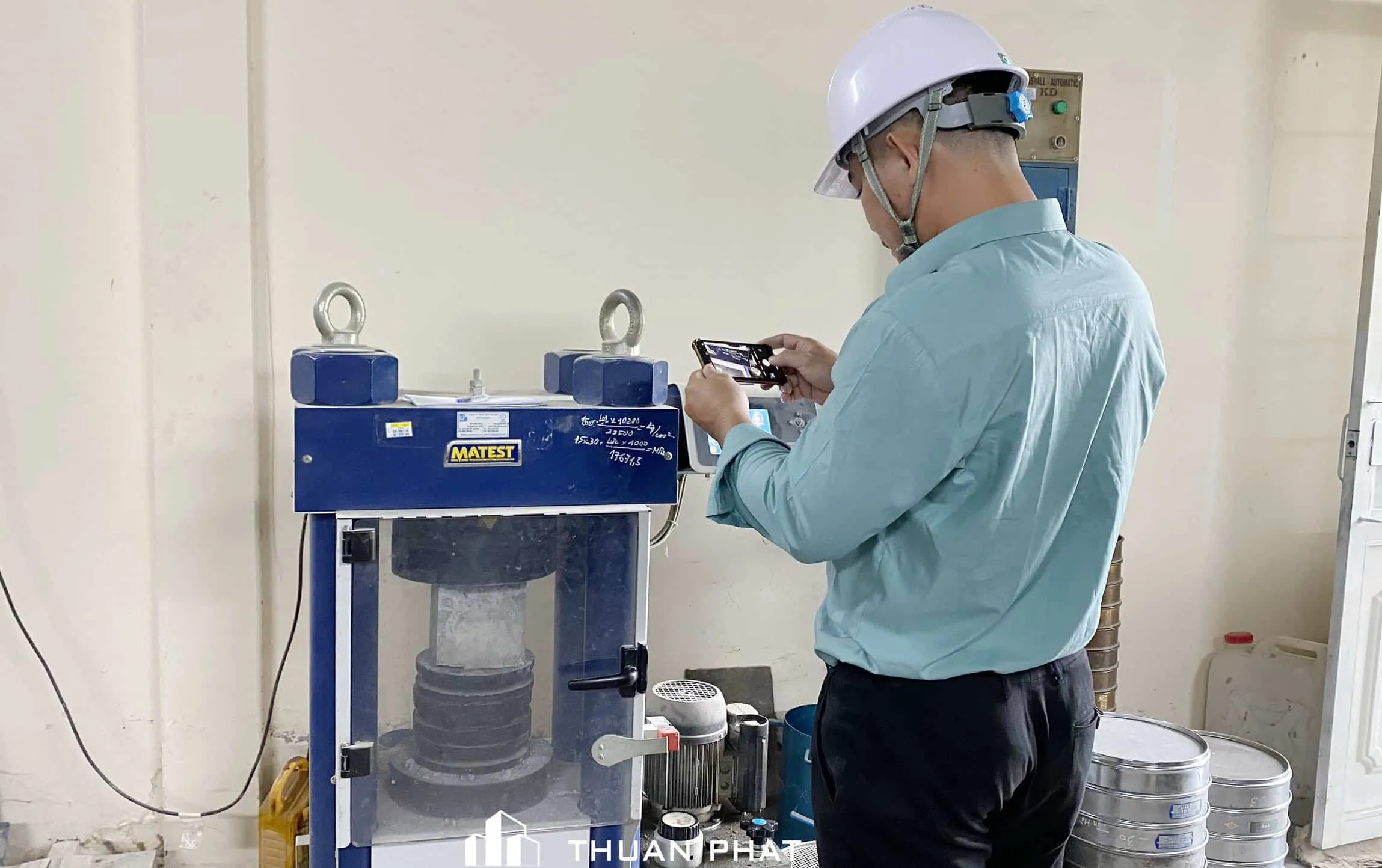

Máy nén mẫu bê tông chuyên dụng tại phòng thí nghiệmHình 8: Thí nghiệm nén bê tông cuối cùng chính là bài kiểm tra tổng lực đối với tất cả các khâu từ nguyên vật liệu đến thi công.

Thí nghiệm nén bê tông không đơn thuần là một thủ tục hành chính, mà là biểu tượng của trách nhiệm và uy tín trong xây dựng. Bằng việc tuân thủ các quy tắc kỹ thuật từ khâu chọn bao bì bảo quản xi măng đến quy trình ép mẫu tại phòng LAS, chúng ta đang từng bước xây dựng nên những công trình bền vững qua nhiều thế hệ. Nếu bạn đang tìm kiếm giải pháp bao bì công nghiệp tối ưu để bảo vệ chất lượng vật liệu xây dựng, hãy liên hệ ngay với HCPC để được tư vấn kỹ thuật chuyên sâu nhất.

---

Thông tin liên hệ tư vấn kỹ thuật & bao bì:

• Công ty Cổ phần Bao bì Xi măng Hải Phòng (HCPC)
• Địa chỉ: Số 21 đường Đào Đạo, phường Lạch Tray, quận Ngô Quyền, TP. Hải Phòng.
• Hotline: Theo thông tin tại website hcpc.vn
• Chuyên ngành: Sản xuất bao bì xi măng, bao bì công nghiệp, tư vấn giải pháp vật liệu xây dựng bền vững.

Lưu ý: Nội dung trên dựa trên các tiêu chuẩn kỹ thuật hiện hành. Để thiết kế phối trộn và thí nghiệm cho các dự án đặc thù, quý khách hãy tham khảo ý kiến của kỹ sư kết cấu hoặc đơn vị tư vấn giám sát trực tiếp tại hiện trường.

Last Updated on 02/03/2026 by Tuấn Trình
