Việc đầu tư và thiết kế nhà máy sản xuất nước đá cây đòi hỏi sự kết hợp chặt chẽ giữa kiến trúc nhà xưởng công nghiệp và kỹ thuật lạnh chuyên sâu. Khác với các dòng đá viên tinh khiết, đá cây có đặc tính kích thước lớn, lâu tan, phục vụ chủ yếu cho bảo quản thủy hải sản và xây dựng. Để vận hành hiệu quả và tiết kiệm điện năng, việc quy hoạch mặt bằng và lựa chọn thiết kế hệ thống ngay từ đầu là yếu tố then chốt quyết định lợi nhuận.
Quy hoạch mặt bằng và tiêu chuẩn vị trí xây dựng nhà máy
Trong kiến trúc công nghiệp, vị trí đặt nhà máy sản xuất nước đá cần ưu tiên các khu vực gần cảng cá, khu chế biến thực phẩm hoặc các trục đường giao thông lớn để tối ưu chi phí vận chuyển. Mặt nền nhà xưởng phải được tính toán trọng tải thiết kế nhằm đảm bảo khả năng chịu lực cao, bởi trọng lượng của bể muối và hệ thống khuôn đá là rất lớn.
- Kết cấu nền móng: Sử dụng móng bè hoặc móng băng gia cố vững chắc tại khu vực đặt bể muối (brine tank). Nền nhà xưởng cần được xử lý chống thấm tuyệt đối và có độ dốc thoát nước tiêu chuẩn từ 1-2%.
- Hệ thống thông gió: Nhà xưởng cần cao ráo, thông thoáng để hỗ trợ quá trình giải nhiệt của dàn ngưng. Chiều cao tối thiểu từ sàn đến kèo thép nên đạt từ 6-8m để lắp đặt hệ thống cẩu trục linh hoạt.
- Khu vực chức năng: Phân chia rõ ràng giữa khu vực sản xuất (bể đá), khu vực máy nén (phòng máy), kho bảo quản đá thành phẩm và khu vực xuất hàng.

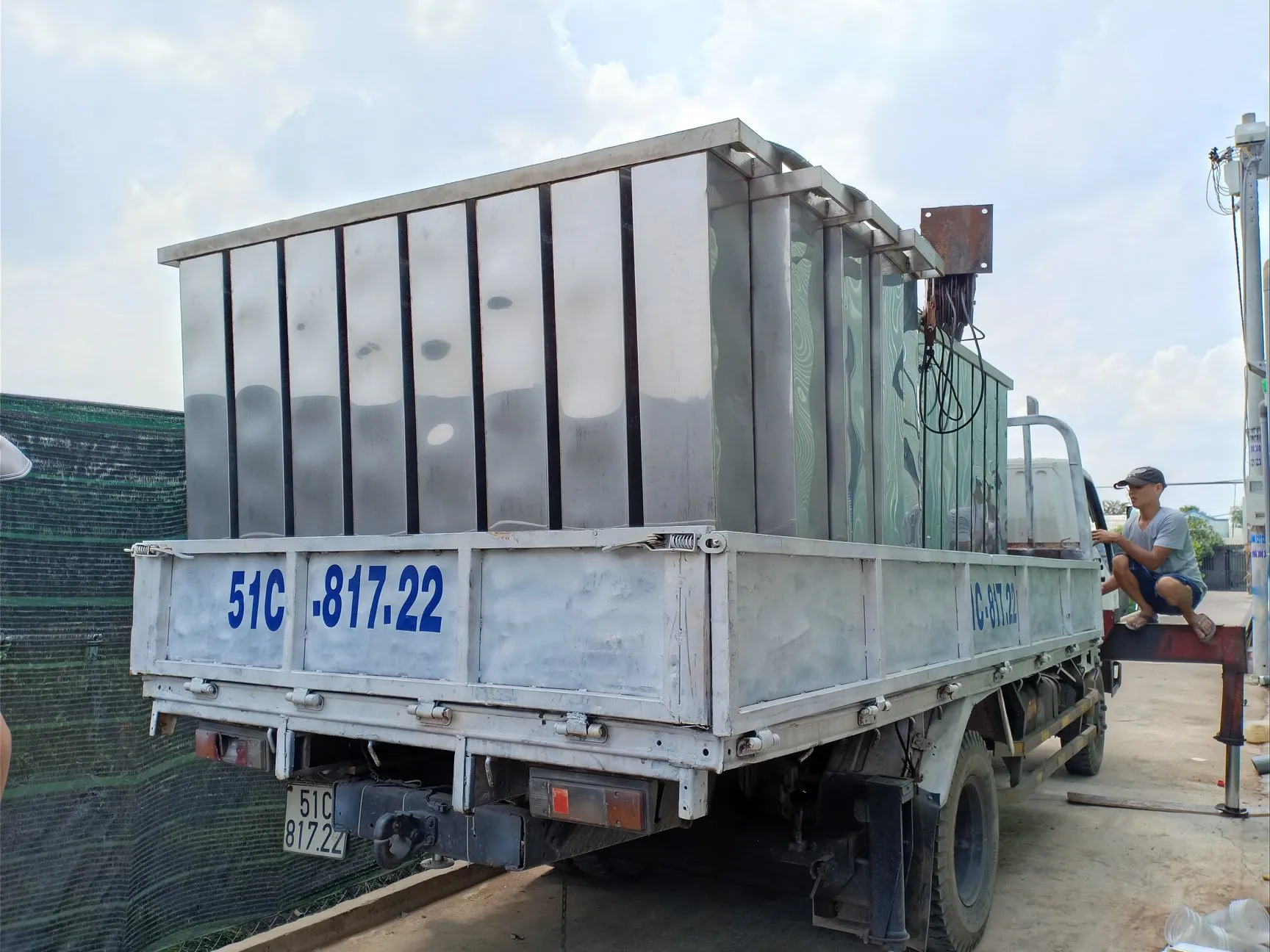

máy làm đá cây công nghiệp
Các thành phần kỹ thuật cốt lõi trong thiết kế nhà máy sản xuất nước đá cây
Một quy trình thiết kế nhà máy sản xuất nước đá cây đạt tiêu chuẩn 2026 luôn bao gồm các thiết bị máy móc hiện đại, hướng tới mục tiêu tự động hóa và giảm thiểu thất thoát nhiệt.
1. Hệ thống máy nén và môi chất lạnh
Máy nén được coi là “trái tim” của hệ thống. Tùy vào quy mô, kiến trúc sư kỹ thuật sẽ tư vấn sử dụng máy nén 1 cấp với môi chất NH3 (cho nhà máy công suất lớn) hoặc R22/R404 (cho nhà máy công suất vừa và nhỏ). NH3 có hiệu năng nhiệt tốt hơn nhưng yêu cầu tiêu chuẩn an toàn khắt khe hơn trong thiết kế đường ống.

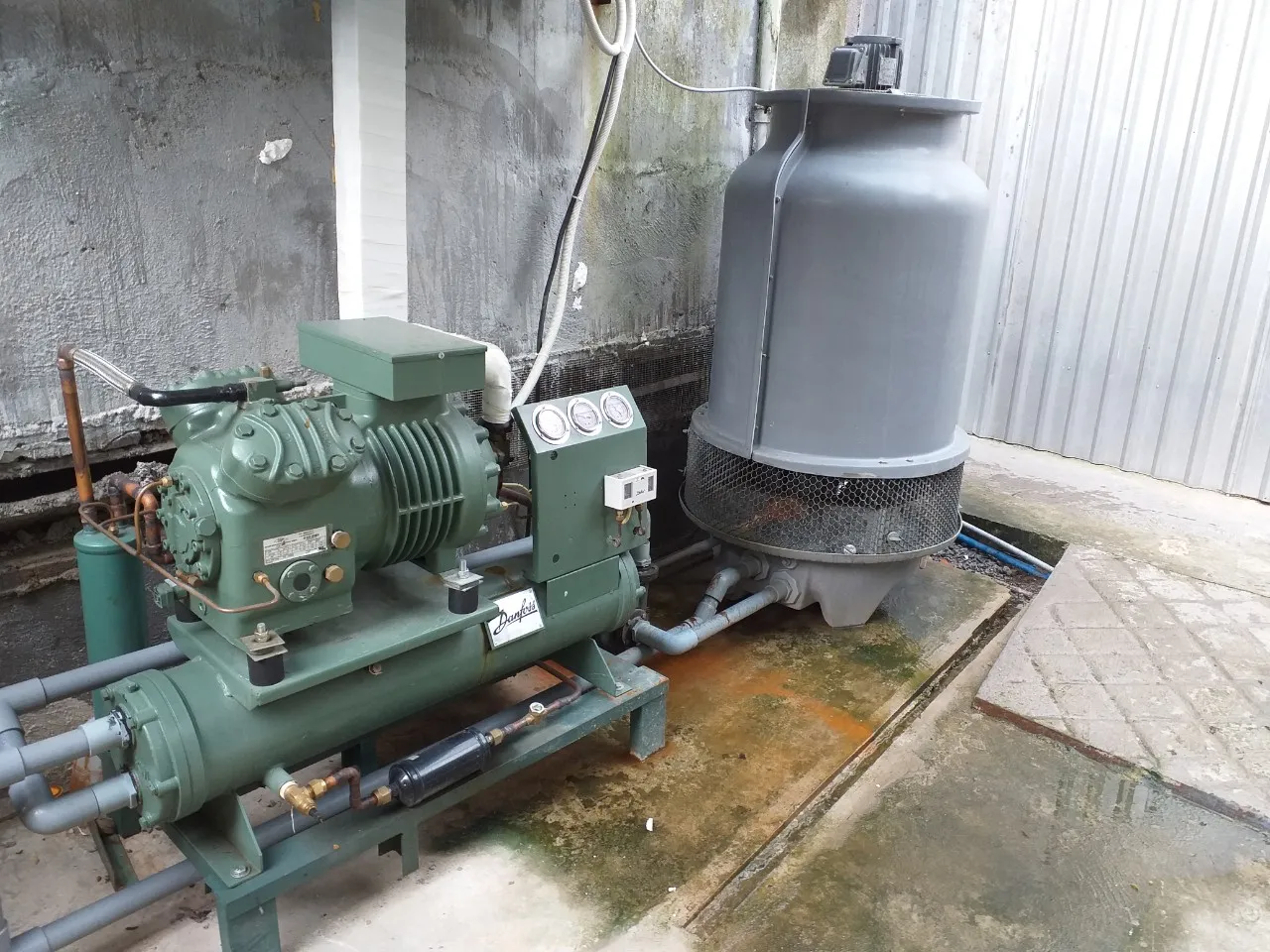

máy nén lạnh
2. Bể nước muối và dàn bay hơi dạng xương cá
Bể muối đá là nơi diễn ra quá trình trao đổi nhiệt chính. Thiết kế hiện đại ưu tiên sử dụng dàn bay hơi kiểu xương cá bằng ống thép không gỉ hoặc đồng chuyên dụng để tăng diện tích tiếp xúc, giúp nước đá đông nhanh hơn. Bể được ngăn thành các khu vực riêng: ngăn đặt dàn lạnh và ngăn đặt các linh đá (khuôn đá).
3. Hệ thống thiết bị phụ trợ áp suất
Để hệ thống vận hành bền bỉ, không thể thiếu các thiết bị bảo vệ như:
- Bình tách lỏng: Ngăn chặn hiện tượng va đập thủy lực cho máy nén.
- Bình chứa cao áp: Dự trữ môi chất lạnh cho chu trình hoạt động ổn định.
- Hệ thống tách dầu và hồi dầu: Đảm bảo dầu bôi trơn không bám vào các bề mặt truyền nhiệt, làm giảm hiệu suất làm lạnh.
bình tách lỏng
Chi tiết kết cấu bể muối đá trong thiết kế nhà máy sản xuất nước đá cây
Về mặt xây dựng dân dụng, bể muối đá có thể được thiết kế theo hai phương án phổ biến:
- Bể Inox/Thép: Được chế tạo sẵn tại xưởng, có ưu điểm lắp đặt nhanh, dễ di dời và tính thẩm mỹ cao. Toàn bộ bên ngoài được bọc lớp Form cách nhiệt mật độ cao (Polyurethane) dày 100-150mm.
- Bể bê tông cốt thép: Xây dựng trực tiếp tại công trường. Phương án này yêu cầu kỹ thuật chống thấm cực cao. Lớp cách nhiệt thường được đổ trực tiếp vào giữa hai lớp tường hoặc dùng tấm XPS chịu lực. Mặt trong cùng lót thép tấm hoặc Inox để chống ăn mòn bởi nước muối (NaCl hoặc CaCl2).

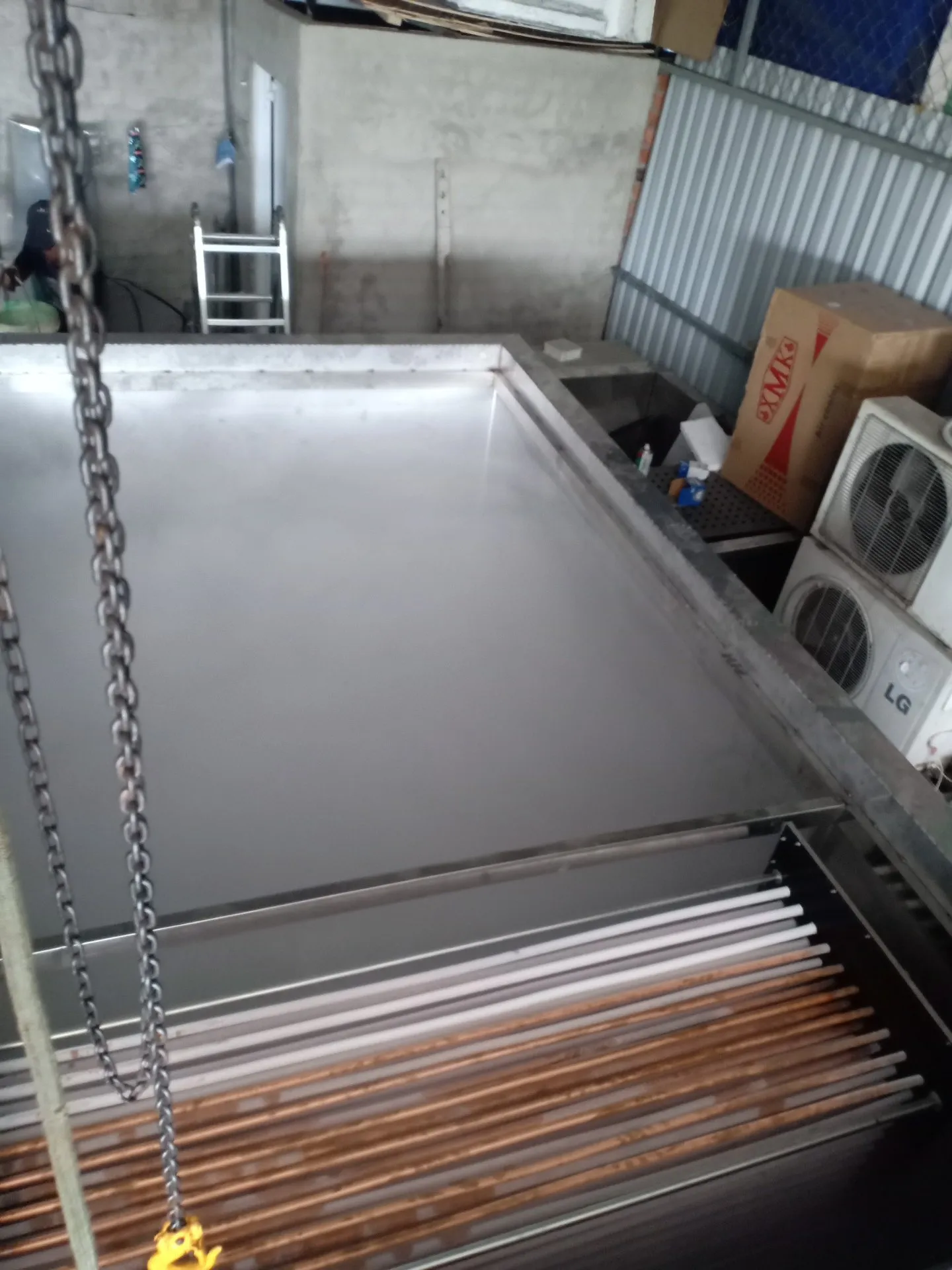

Bể chứa khuôn đá làm bằng inox
Hệ thống cánh khuấy nước muối được thiết kế thẳng đứng hoặc nằm ngang nhằm mục đích cưỡng bức dòng nước muối tuần hoàn liên tục qua dàn lạnh và các khuôn đá. Tốc độ dòng chảy chuẩn xác sẽ giúp nhiệt độ trong bể đồng đều, rút ngắn thời gian đông đá từ 12-24 giờ tùy kích thước cây đá (12.5kg, 25kg hoặc 50kg).
Bảng báo giá dự toán thiết kế và lắp đặt nhà máy đá cây 2026
Lưu ý: Đơn giá thực tế có thể dao động từ 15-20% tùy thuộc vào giá vật tư thép, máy nén nhập khẩu và vị trí địa lý của công trình.
| Công suất (Tấn/24h) | Diện tích yêu cầu (m²) | Chi phí máy móc thiết bị (VNĐ) | Dự toán xây dựng nhà xưởng (VNĐ) | Tổng mức đầu tư dự kiến (VNĐ) |
|---|---|---|---|---|
| 05 Tấn | 50 – 70 | 450.000.000 – 600.000.000 | 250.000.000 – 350.000.000 | 700.000.000 – 950.000.000 |
| 10 Tấn | 80 – 120 | 850.000.000 – 1.100.000.000 | 400.000.000 – 550.000.000 | 1.250.000.000 – 1.650.000.000 |
| 20 Tấn | 150 – 200 | 1.600.000.000 – 2.200.000.000 | 700.000.000 – 900.000.000 | 2.300.000.000 – 3.100.000.000 |
| 50 Tấn | 350 – 500 | 4.000.000.000 – 5.500.000.000 | 1.200.000.000 – 1.800.000.000 | 5.200.000.000 – 7.300.000.000 |
Quy trình vận hành và tiêu chuẩn kỹ thuật an toàn
Khi triển khai thiết kế nhà máy sản xuất nước đá cây, các kỹ sư phải tuân thủ nghiêm ngặt QCVN 01:2009/BYT về nước ăn uống và các tiêu chuẩn về an toàn thiết bị áp lực.
- Cấp nước: Nguồn nước sạch được đưa vào các khuôn đá thông qua hệ thống vòi phun tự động. Lượng nước chỉ đổ đầy khoảng 90% thể tích khuôn để tránh hiện tượng tràn khi nước đóng băng giãn nở.
- Làm lạnh: Máy nén hoạt động hạ nhiệt độ nước muối xuống mức -10°C đến -15°C.
- Thu hoạch: Sau khi đá đã đông cứng hoàn toàn (lõi đã chín), hệ thống cẩu trục sẽ nâng linh đá lên. Linh đá được nhúng vào bể nước nhúng để làm tan một phần bề mặt tiếp xúc giữa đá và khuôn, giúp việc tách đá trở nên dễ dàng.
- Ra đá: Máy lật đá sẽ nghiêng khuôn để đá cây trượt xuống sàn gỗ hoặc băng chuyền đi vào kho lạnh bảo quản.

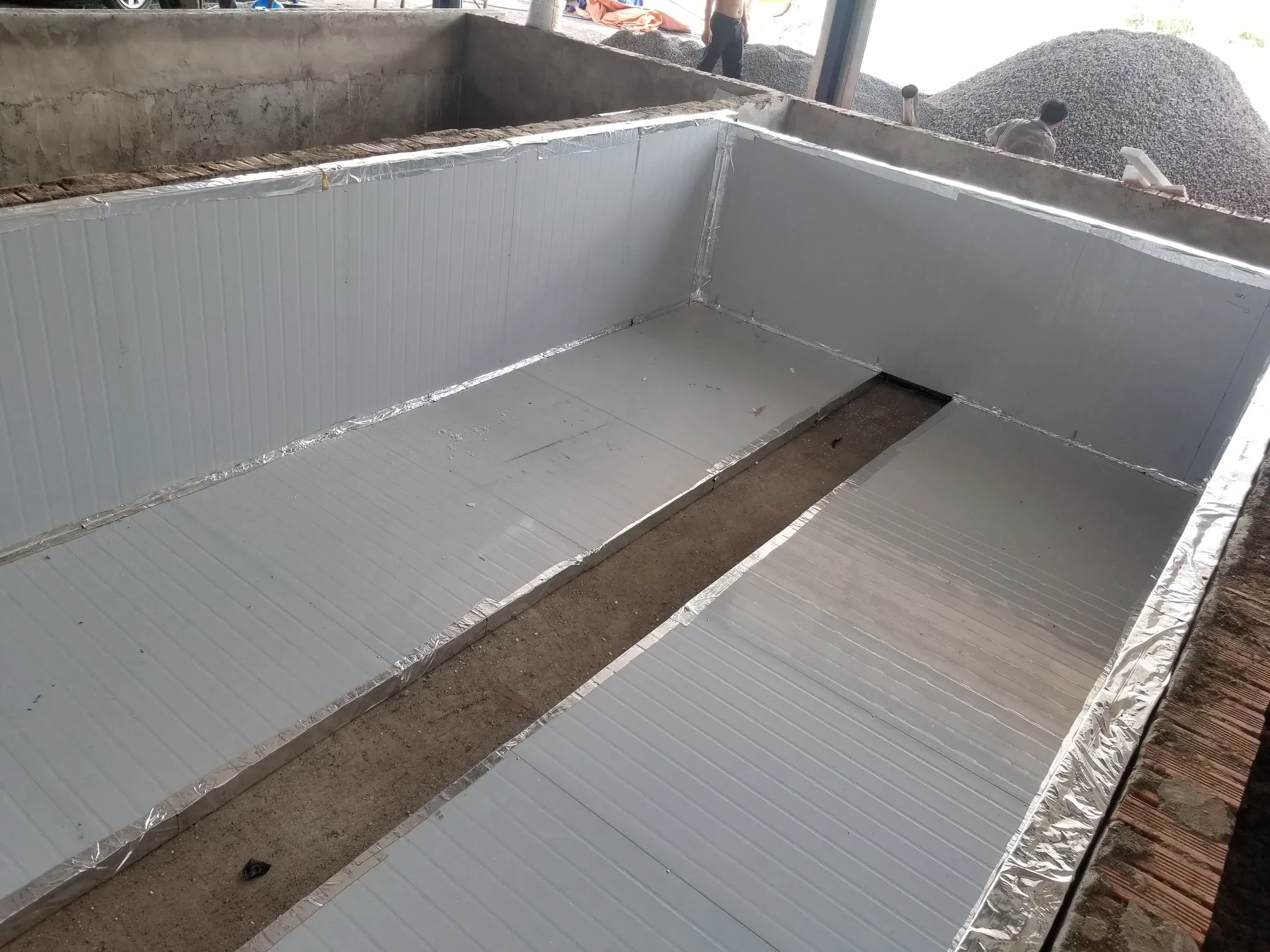

Xây dựng bể đá bằng bê tông công nghiệp
Kinh nghiệm tối ưu hóa chi phí vận hành cho chủ đầu tư
Theo kinh nghiệm tư vấn từ các chuyên gia kiến trúc và cơ điện công nghiệp, có 3 yếu tố quan trọng giúp nhà máy tiết kiệm hơn 30% tiền điện hàng tháng:
- Sử dụng biến tần (Inverter): Cho hệ thống máy nén và motor cánh khuấy giúp điều chỉnh công suất linh hoạt theo nhu cầu thực tế.
- Thiết kế độ dày cách nhiệt tối ưu: Việc không tiếc chi phí cho lớp Form cách nhiệt chất lượng cao sẽ ngăn chặn hiện tượng cầu nhiệt, giảm thời gian máy nén phải chạy bù nhiệt.
- Tận dụng giờ thấp điểm: Điều chỉnh quy trình sản xuất đá vào ban đêm (giờ giá điện thấp) và chỉ chạy duy trì vào ban ngày giúp tối ưu hóa giá thành sản phẩm trên mỗi cây đá bán ra.
Việc thiết kế nhà máy sản xuất nước đá cây chuyên nghiệp không chỉ dừng lại ở lắp đặt máy móc, mà là tạo ra một hệ thống đồng bộ từ kết cấu xây dựng đến dây chuyền kỹ thuật. Với sự phát triển của công nghệ 4.0, các hệ thống điều khiển PLC và giám sát từ xa qua điện thoại đang trở thành tiêu chuẩn bắt buộc cho mọi công trình sản xuất đá cây hiện đại năm 2026, giúp chủ doanh nghiệp quản lý từ xa một cách tuyệt đối chính xác và an toàn.
Nếu bạn đang tìm kiếm giải pháp tư vấn thiết kế và thi công hệ thống nhà máy nước đá cây đạt chuẩn, hãy liên hệ với các đơn vị uy tín có năng lực thực tế để nhận được bản vẽ dự toán chi tiết, tránh các sai sót về kết cấu gây lãng phí ngân sách đầu tư dài hạn.
