Trong môi trường sản xuất điện tử hiện đại, vật liệu dẫn điện là vật liệu có khả năng truyền dẫn điện tích với tốc độ cao nhờ độ trở kháng thấp (10³-10⁵ Ω), đóng vai trò then chốt trong việc tiêu tán tĩnh điện, bảo vệ linh kiện nhạy cảm như IC, vi mạch khỏi hư hỏng. Bài viết phân tích chi tiết cơ chế hoạt động, tiêu chuẩn kỹ thuật và ứng dụng thực tế của các loại vật liệu theo độ trở kháng.
Cơ Chế Hoạt Động Của Vật Liệu Dẫn Điện
Vật liệu dẫn điện là vật liệu cho phép electron di chuyển tự do trong cấu trúc tinh thể, tạo dòng điện khi có hiệu điện thế. Trong ứng dụng chống tĩnh điện, vật liệu này hoạt động như cột thu lôi: thu gom điện tích từ bề mặt thiết bị, truyền xuống đất qua hệ thống заземление.
Tại các nhà máy Samsung, LG, Nokia, bánh xe làm từ cao su dẫn điện (độ trở kháng 10³-10⁵ Ω) gắn vào bàn thao tác, kệ di động giúp điện tích sinh ra trong quá trình lắp ráp được tiêu tán liên tục. Nếu sử dụng bánh xe cách điện (>10¹¹ Ω), tĩnh điện tích tụ trên bề mặt có thể đạt hàng nghìn volt, đủ phá hủy lớp cách điện oxide trong IC chỉ dày vài nanometer.

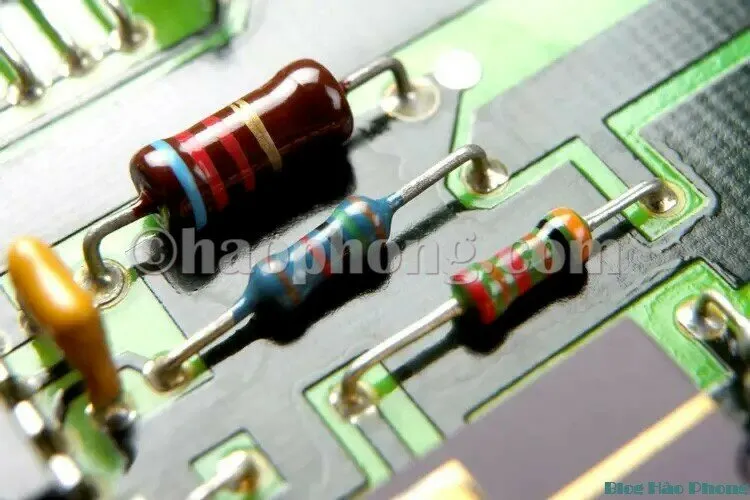

Bo mạch điện tử cần được bảo vệ nhờ bánh xe chống tĩnh điệnVi mạch điện tử nhạy cảm với tĩnh điện từ 100V trở lên
Phân Loại Vật Liệu Theo Độ Trở Kháng
Liên minh doanh nghiệp điện tử (EIA) phân loại vật liệu dựa trên khả năng truyền dẫn điện tích, đo bằng độ trở kháng bề mặt (Ω/sq):
| Loại vật liệu | Độ trở kháng (Ω/sq) | Tốc độ tiêu tán | Chống tĩnh điện |
|---|---|---|---|
| Dẫn điện | 10³ – 10⁵ | Rất nhanh (<0.1s) | Có |
| Tán điện | 10⁶ – 10¹⁰ | Trung bình (0.1-10s) | Có |
| Cách điện | >10¹¹ | Không/rất chậm | Không |
Vật Liệu Dẫn Điện (Conductive)
Độ trở kháng 10³-10⁵ Ω cho phép điện tích di chuyển gần như tức thời. Kim loại như đồng (1.68×10⁻⁸ Ω·m), nhôm (2.82×10⁻⁸ Ω·m) thuộc nhóm này. Trong công nghiệp, cao su pha carbon black đạt 10⁴ Ω/sq, được dùng làm bánh xe, thảm chống tĩnh điện.
Ưu điểm: Tiêu tán tĩnh điện nhanh nhất, không cần giám sát liên tục.
Nhược điểm: Nếu tiếp xúc trực tiếp với mạch điện đang hoạt động có thể gây ngắn mạch. Cần cách ly bằng lớp tán điện khi thiết kế bao bì IC.
Vật Liệu Tán Điện (Dissipative)
Độ trở kháng 10⁶-10¹⁰ Ω kiểm soát tốc độ phóng điện, tránh hiện tượng spark (tia lửa điện) khi tiếp xúc đột ngột. Nhựa PVC pha chất chống tĩnh điện, polyurethane biến tính đạt 10⁸-10⁹ Ω/sq.
Theo ANSI/ESD S20.20-2021, môi trường sản xuất điện tử chỉ được sử dụng vật liệu tán điện có độ trở kháng ≤10⁹ Ω/sq. Vật liệu này phù hợp làm bề mặt bàn làm việc, sàn phòng sạch, găng tay thao tác.
Lưu ý: Cần kiểm tra độ trở kháng định kỳ 6 tháng/lần vì tính chất tán điện giảm theo thời gian do oxy hóa, hấp thụ ẩm.
Vật Liệu Cách Điện (Insulative)
Độ trở kháng >10¹¹ Ω ngăn chặn hoàn toàn dòng điện. Nhựa PET (10²⁰ Ω·m), Teflon (10²²-10²⁴ Ω·m), thủy tinh (10¹⁰-10¹⁴ Ω·m) thuộc nhóm vật liệu cách điện. Tĩnh điện tích tụ trên bề mặt có thể tồn tại hàng giờ, gây hút bụi bẩn, phóng điện đột ngột.
Cấm sử dụng trong khu vực EPA (ESD Protected Area) theo IEC 61340-5-1:2016.
So Sánh Độ Trở Kháng Vật Liệu Thông Dụng
| Vật liệu | Độ trở kháng (Ω·m, 20°C) | Phân loại |
|---|---|---|
| Bạc | 1.59×10⁻⁸ | Dẫn điện |
| Đồng | 1.68×10⁻⁸ | Dẫn điện |
| Nhôm | 2.82×10⁻⁸ | Dẫn điện |
| Inox 304 | 6.9×10⁻⁷ | Dẫn điện |
| Nước biển | 2×10⁻¹ | Dẫn điện |
| Nước ngọt | 2×10¹ – 2×10³ | Tán điện |
| Gỗ khô | 10¹⁴ – 10¹⁶ | Cách điện |
| Cao su cứng | 10¹³ | Cách điện |
| Nhựa PET | 10²⁰ | Cách điện |
Đồng dẫn điện tốt hơn bạc 5.7%, nhưng giá thành chỉ bằng 1/70, nên được ưu tiên trong dây dẫn công nghiệp. Nhôm có độ trở kháng cao hơn đồng 68% nhưng nhẹ hơn 70%, thích hợp cho đường dây truyền tải điện cao thế. Xem thêm phân tích về kim loại dẫn điện tốt nhất.
Tiêu Chuẩn Bánh Xe Chống Tĩnh Điện
Bánh xe chống tĩnh điện không phải bánh xe cách điện. Toàn bộ cụm bánh (khung càng + lốp cao su) phải đạt độ trở kháng 10³-10⁹ Ω tại mọi điểm đo theo ANSI/ESD S20.20.
Yêu Cầu Kỹ Thuật
- Lốp cao su dẫn điện: 10³-10⁵ Ω, pha carbon black 15-25% khối lượng
- Vòng bi: Thép không gỉ hoặc có lớp mạ dẫn điện
- Trục: Kết nối điện liên tục từ lốp đến khung càng
- Kiểm tra: Đo điện trở từ bề mặt lốp đến lỗ lắp trục, giá trị <10⁶ Ω
Cảnh báo: Bánh xe cao su thông thường (độ trở kháng >10¹² Ω) tích tụ tĩnh điện khi lăn trên sàn epoxy, gây phóng điện khi chạm kim loại. Chỉ sử dụng bánh xe có chứng nhận ESD.
Thuật Ngữ Chuyên Ngành
- Static electricity/Electrostatic: Tĩnh điện
- Anti-static: Chống tĩnh điện (bao gồm Conductive + Dissipative)
- Electric Conductive: Dẫn điện
- Electric Dissipative: Tán điện
- Electric Insulative: Cách điện
- ESD (Electrostatic Discharge): Phóng tĩnh điện
- ESA (Electrostatic Attraction): Hút tĩnh điện
Ứng Dụng Trong Sản Xuất Điện Tử
Tại các dây chuyền lắp ráp smartphone, tablet, mọi thiết bị tiếp xúc với bo mạch phải dùng vật liệu chống tĩnh điện:
- Bàn làm việc: Mặt tán điện 10⁶-10⁹ Ω, nối đất qua dây 1MΩ
- Băng chuyền: Băng tải PVC tán điện, con lăn inox
- Kệ lưu trữ: Khung thép phủ sơn dẫn điện, bánh xe cao su 10⁴ Ω
- Bao bì: Túi PE pha carbon (màu đen/hồng), hộp nhựa PP dẫn điện
Linh kiện IC chịu được điện áp ESD tối đa 100-4000V tùy loại (theo Human Body Model – HBM). Tĩnh điện từ cơ thể người đi trên sàn vinyl có thể đạt 35,000V ở độ ẩm 10%, đủ phá hủy 90% IC trên thị trường.
Vật liệu dẫn điện là vật liệu không thể thiếu trong chuỗi sản xuất điện tử, giúp giảm tỷ lệ hỏng hóc từ 30% xuống <1% khi áp dụng đúng tiêu chuẩn ESD. Lựa chọn vật liệu phù hợp dựa trên độ trở kháng, môi trường làm việc và yêu cầu kỹ thuật cụ thể của từng công đoạn sản xuất.
