Bê tông cốt sợi thép (Steel Fiber Reinforced Concrete – SFRC) là vật liệu composite gồm xi măng, cốt liệu (cát, đá) và sợi thép ngắn phân tán ngẫu nhiên trong khối bê tông. Hàm lượng sợi thép thường từ 20-50 kg/m³, tạo cơ chế gia cường đa chiều giúp tăng khả năng chịu kéo, chống nứt và độ bền va đập vượt trội so với bê tông thường. Loại vật liệu này đang được ứng dụng rộng rãi trong nền công nghiệp, mặt đường cảng, sàn kho chứa và các công trình yêu cầu độ bền mài mòn cao.

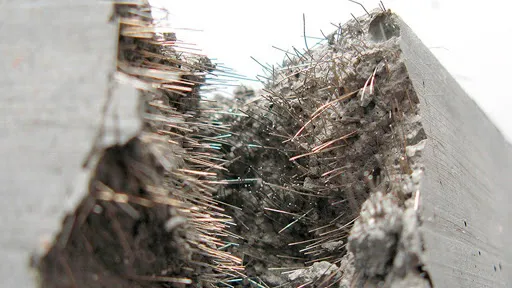

Bê tông cốt sợi thépCấu trúc bê tông cốt sợi thép với sợi thép phân tán ngẫu nhiên trong khối bê tông
Cơ Chế Gia Cường của Sợi Thép Trong Bê Tông
Sợi thép hoạt động theo nguyên lý cầu nối vi mô (micro-bridging) giữa các vết nứt. Khi bê tông chịu tải, sợi thép ngăn cản sự phát triển của vết nứt nhờ lực ma sát và lực neo giữa sợi và ma trận xi măng. Khác với cốt thép thanh truyền thống chỉ gia cường theo phương định trước, bê tông cốt sợi thép tạo hệ thống gia cường đẳng hướng (isotropic reinforcement) giúp kiểm soát nứt đa chiều.
Hiệu quả gia cường phụ thuộc vào:
- Tỷ lệ khung hình (aspect ratio) L/d: thường 50-100
- Hàm lượng sợi Vf: 0.5-2.0% thể tích (40-160 kg/m³)
- Hình dạng sợi: móc đầu, gợn sóng, xoắn ốc
- Cường độ kéo sợi: 1000-2000 MPa

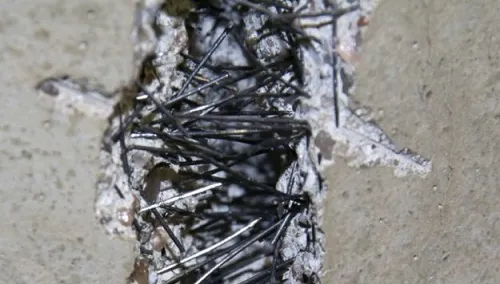

Bê tông sợi thép là gìCác loại sợi thép: móc đầu, gợn sóng và thẳng
Đặc Tính Cơ Học và Tiêu Chuẩn Kỹ Thuật
Cường Độ và Độ Bền
Bê tông cốt sợi thép cải thiện đáng kể các chỉ tiêu cơ học so với bê tông thường:
| Chỉ tiêu | Bê tông thường | SFRC (Vf=1%) | Tăng (%) |
|---|---|---|---|
| Cường độ nén (MPa) | 30-40 | 32-45 | 5-15% |
| Cường độ chịu uốn (MPa) | 3-5 | 5-8 | 40-60% |
| Cường độ chịu kéo (MPa) | 2-3 | 3-5 | 30-50% |
| Năng lượng hấp thụ (J) | 5-10 | 50-150 | 500-1000% |
| Độ bền va đập | Chuẩn | 5-10 lần | – |
Theo TCVN 9346:2012 về bê tông cốt sợi, cường độ chịu uốn tăng tuyến tính với hàm lượng sợi đến ngưỡng tối ưu khoảng 1.5% thể tích. Vượt ngưỡng này, hiệu quả gia cường giảm do khó trộn đều và tăng lượng rỗng.
Kiểm Soát Nứt và Độ Dẻo Dai
Sợi thép không ngăn hình thành vết nứt ban đầu nhưng kiểm soát độ mở rộng vết nứt (crack width) xuống dưới 0.1-0.2 mm. Điều này quan trọng với công trình chịu tải động, môi trường ăn mòn hoặc yêu cầu chống thấm cao.
Lưu ý kỹ thuật: Độ dẻo dai (toughness) của SFRC được đánh giá qua thử nghiệm uốn theo ASTM C1609. Chỉ số toughness I₅, I₁₀ phản ánh khả năng hấp thụ năng lượng sau khi nứt – thông số quan trọng cho thiết kế chống động đất và va đập.

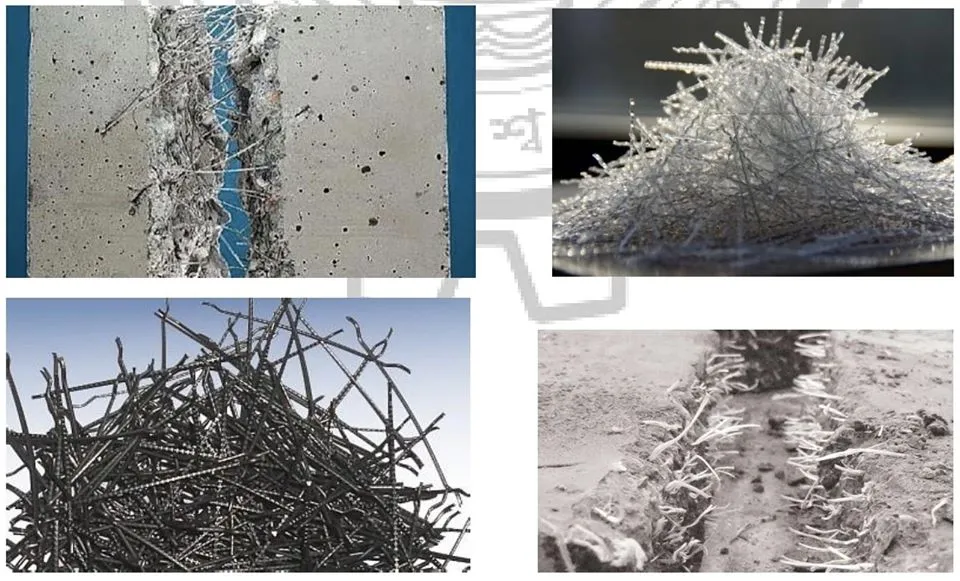

Đặc điểm của bê tông sợi thépThử nghiệm độ bền uốn của bê tông cốt sợi thép
Độ Chống Mài Mòn
Trên công trường, bê tông cốt sợi thép cho độ chống mài mòn cao hơn 30-50% so với bê tông thường khi thử nghiệm theo ASTM C779. Sợi thép gần bề mặt tạo lớp bảo vệ chống mài mòn cơ học, đặc biệt hiệu quả với nền kho chứa hàng rời, bãi container và đường nội bộ.
Phối Trộn và Thi Công Bê Tông Sợi Thép
Thiết Kế Phối Trộn
Thành phần cơ bản cho 1m³ bê tông cốt sợi thép M300:
| Nguyên liệu | Khối lượng (kg) | Ghi chú |
|---|---|---|
| Xi măng PCB40 | 380-420 | Tăng 10-15% so với BT thường |
| Cát vàng | 650-700 | Module độ mịn 2.6-2.9 |
| Đá 1×2 | 1100-1150 | Cỡ hạt nhỏ hơn BT thường |
| Nước | 160-180 | W/C = 0.40-0.45 |
| Sợi thép | 30-40 | Vf ≈ 0.5-0.8% |
| Phụ gia siêu dẻo | 1.5-2.0% | Bắt buộc để đảm bảo độ sụt |
Lưu lượng xi măng cao hơn 10-15% so với bê tông thường để bù lại độ sụt giảm do sợi thép. Phụ gia siêu dẻo (superplasticizer) là bắt buộc để đạt độ sụt 12-18 cm phục vụ thi công.
Quy Trình Trộn
- Trộn khô cốt liệu + xi măng: 30-60 giây
- Thêm 70% nước + phụ gia: trộn 60 giây
- Rải đều sợi thép từ từ trong 30-45 giây
- Thêm 30% nước còn lại: trộn 90-120 giây
- Kiểm tra độ sụt và độ phân tán sợi
Cảnh báo: Không đổ sợi thép cùng lúc vào máy trộn. Điều này gây vón cục sợi (fiber balling) làm giảm hiệu quả gia cường và tạo điểm yếu trong kết cấu.
Thi Công và Bảo Dưỡng
Bê tông cốt sợi thép yêu cầu độ sụt cao hơn (12-18 cm) để đảm bảo tính công tác. Đầm dùi phải cẩn thận tránh tách sợi lên bề mặt. Thời gian bảo dưỡng ẩm tối thiểu 7 ngày, quan trọng hơn với SFRC do hàm lượng xi măng cao.
Không sử dụng máy xoa nền trực tiếp lên bê tông mới đổ nếu sợi thép lộ nhiều trên bề mặt. Chờ bê tông đông cứng sơ bộ (2-3 giờ) rồi phun nước và xoa nhẹ.
Ưu điểm bê tông sợi thépThi công bê tông cốt sợi thép cho nền kho chứa
Ứng Dụng Thực Tế Theo Loại Công Trình
Nền Công Nghiệp và Kho Chứa
Bê tông cốt sợi thép là lựa chọn tối ưu cho nền kho chứa hàng rời, bãi container, nhà máy sản xuất. Ưu điểm:
- Chịu tải trọng tập trung cao (xe nâng, container)
- Chống mài mòn do ma sát liên tục
- Giảm nứt co ngót, tăng tuổi thọ 30-50%
- Giảm chi phí bảo dưỡng dài hạn
Chiều dày nền thường 15-20 cm với hàm lượng sợi 35-45 kg/m³. Không cần lưới thép hàn nếu thiết kế đúng kỹ thuật.
Mặt Đường và Vỉa Hè
Đường nội bộ, bãi đậu xe, vỉa hè sử dụng SFRC giảm 30-40% chiều dày so với bê tông thường nhờ khả năng chịu uốn cao. Điều này giảm khối lượng đào đắp và chi phí vận chuyển.
Mặt đường cảng, sân bay yêu cầu SFRC với Vf = 1.0-1.5% (80-120 kg/m³) để chịu tải trọng bánh xe nặng và va đập liên tục.

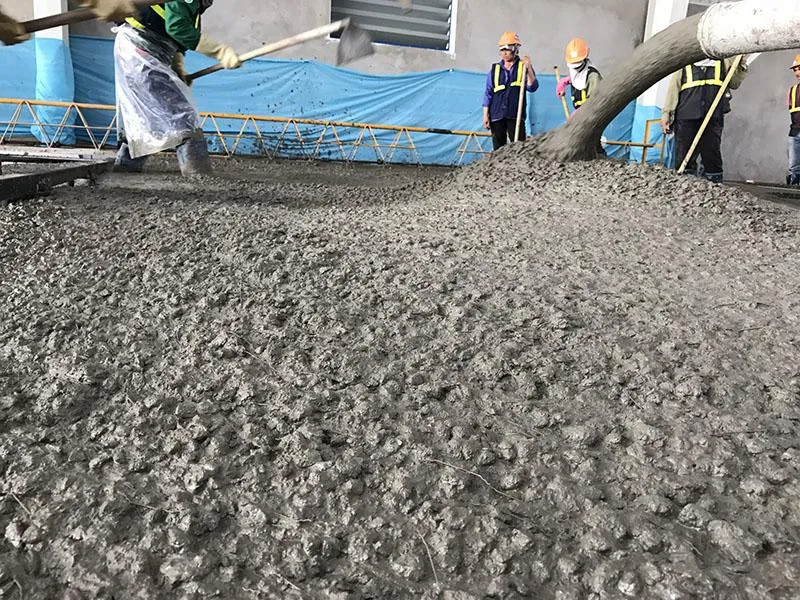

Ứng dụng bê tông sợi thépNền bãi đậu xe sử dụng bê tông cốt sợi thép
Kết Cấu Chịu Động Đất
SFRC cải thiện khả năng hấp thụ năng lượng và độ dẻo dai của kết cấu chịu động đất. Ứng dụng trong:
- Khớp dẻo cột – dầm
- Tường chắn chịu tải ngang
- Móng chịu tải động
Theo nghiên cứu của Viện Khoa học Công nghệ Xây dựng (2024), cột bê tông cốt sợi thép tăng 40-60% khả năng biến dạng dẻo so với cột bê tông thường cùng hàm lượng cốt thép dọc.
Sửa Chữa và Gia Cố
Vữa sửa chữa SFRC với hàm lượng sợi 60-80 kg/m³ dùng cho:
- Phục hồi bề mặt bê tông bị bào mòn
- Gia cố kết cấu yếu
- Lớp phủ chống thấm, chống ăn mòn
Độ bám dính cao và co ngót thấp giúp lớp sửa chữa làm việc đồng nhất với bê tông cũ.
Kinh Tế và Hiệu Quả Đầu Tư
Chi phí bê tông cốt sợi thép cao hơn 15-30% so với bê tông thường (tùy hàm lượng sợi), nhưng tiết kiệm tổng thể nhờ:
- Giảm chiều dày kết cấu 20-30%
- Loại bỏ hoặc giảm lưới thép hàn
- Tăng tốc độ thi công (không cần lắp cốt thép)
- Giảm chi phí bảo dưỡng 40-60%
- Tăng tuổi thọ công trình 30-50%
Thời gian hoàn vốn thường 3-5 năm đối với công trình chịu tải trọng nặng hoặc môi trường khắc nghiệt.
Hạn Chế và Lưu Ý Khi Sử Dụng
Bê tông cốt sợi thép không thay thế hoàn toàn cốt thép thanh trong kết cấu chịu lực chính (dầm, cột). Sợi thép chỉ hiệu quả với ứng suất kéo nhỏ, phân tán đều.
Các vấn đề cần lưu ý:
- Phân tán sợi không đều gây điểm yếu cục bộ
- Sợi lộ trên bề mặt ảnh hưởng thẩm mỹ
- Yêu cầu thiết bị trộn công suất lớn
- Cần kinh nghiệm thi công để tránh vón cục sợi
Tham khảo kỹ sư kết cấu cho thiết kế phối trộn và phương án thi công cụ thể phù hợp với điều kiện công trình.
Bê tông cốt sợi thép là giải pháp kỹ thuật hiệu quả cho công trình yêu cầu độ bền cao, chống nứt và chịu tải động. Hiểu rõ cơ chế làm việc, thiết kế phối trộn đúng kỹ thuật và thi công cẩn thận sẽ phát huy tối đa ưu điểm của loại vật liệu này. Liên hệ HCPC để được tư vấn giải pháp bê tông sợi thép phù hợp cho dự án của bạn.
Last Updated on 12/03/2026 by Tuấn Trình
Mình là Tuấn Trình nhân viên tại Công ty Cổ phần Bao bì Xi măng Hải Phòng với 7 năm kinh nghiệm. Rất vui vì có thể hỗ trợ bạn.
