Máy Đầm Rung Bê Tông: Phân Loại, Nguyên Lý Và Kỹ Thuật Sử Dụng Hiệu Quả

Trong thi công bê tông, máy đầm rung bê tông đóng vai trò quyết định đến chất lượng kết cấu công trình. Thiết bị này loại bỏ khí bọc trong hỗn hợp bê tông tươi, tăng cường độ chịu nén và độ bền lâu dài. Bài viết phân tích chi tiết nguyên lý hoạt động, phân loại theo tiêu chuẩn kỹ thuật, và quy trình vận hành đúng kỹ thuật để đạt hiệu quả tối ưu.

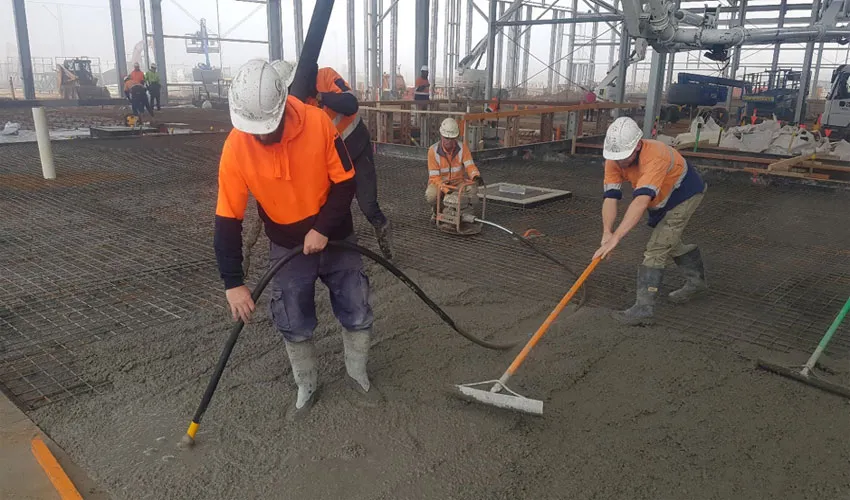

Máy đầm rung bê tông đang được sử dụng trên công trường

Nguyên Lý Hoạt Động Của Máy Đầm Rung

Máy đầm rung bê tông tạo dao động cơ học tần số cao (3.000-18.000 vòng/phút) truyền vào hỗn hợp bê tông tươi. Dao động này giảm ma sát nội bộ giữa các hạt cốt liệu, cho phép khí bọc thoát ra bề mặt và hỗn hợp tự lèn chặt theo trọng lực.

Quá trình đầm rung làm tăng mật độ bê tông 5-15%, cải thiện cường độ chịu nén 10-20% so với bê tông không đầm. Theo TCVN 3105:1993, bê tông sau đầm rung phải đạt độ chặt K ≥ 0,98 (tỷ lệ giữa khối lượng thể tích thực tế và khối lượng thể tích lý thuyết).

Phân Loại Máy Đầm Rung Theo Phương Pháp Thi Công

Máy Đầm Rung Dùi (Internal Vibrator)

Đầm rung dùi có đầu rung hình trụ đường kính 25-75mm, chiều dài 300-600mm, được nhúng trực tiếp vào bê tông. Tần số dao động 12.000-18.000 vòng/phút, bán kính tác dụng 30-50cm tùy đường kính đầu rung.

Thông số kỹ thuật tiêu biểu:

Đường kính đầu rung	Công suất	Tần số	Bán kính tác dụng	Ứng dụng
25-35mm	0,8-1,2 kW	15.000-18.000 vpm	25-35cm	Cột, dầm nhỏ
40-50mm	1,5-2,2 kW	12.000-15.000 vpm	35-45cm	Sàn, dầm trung bình
60-75mm	2,5-3,5 kW	10.000-12.000 vpm	45-60cm	Móng, kết cấu lớn

Đầm dùi phù hợp với bê tông có độ sụt 5-15cm, độ dày đổ ≤ 60cm. Không sử dụng cho bê tông tự lèn (SCC) hoặc kết cấu có hàm lượng cốt thép > 200kg/m³.

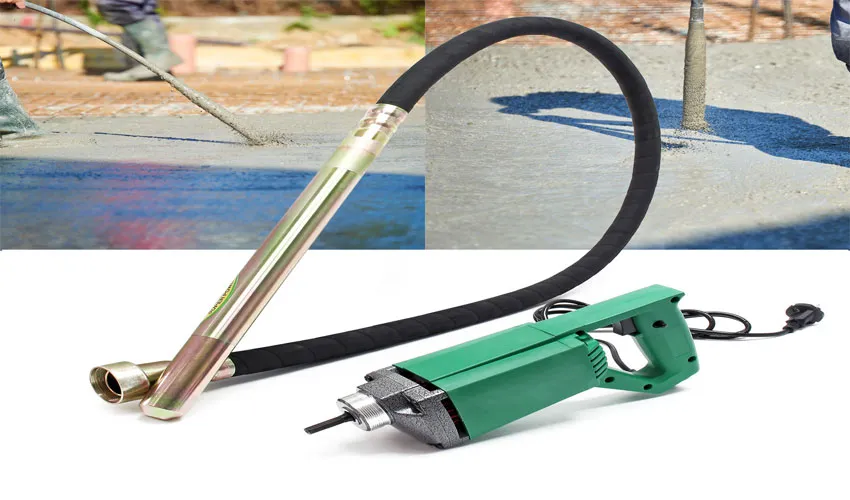

Máy đầm rung dùi đang hoạt động

Máy Đầm Rung Dán Ván Khuôn (Form Vibrator)

Đầm rung dán gắn cố định vào mặt ngoài ván khuôn, truyền dao động qua thành khuôn vào bê tông. Tần số 3.000-6.000 vòng/phút, lực ly tâm 3.000-10.000N.

Khoảng cách giữa các đầm: 1,5-2,5m theo phương ngang, 1,0-1,5m theo phương đứng. Độ dày bê tông tối đa 40cm tính từ mặt ván khuôn.

Ứng dụng chính:

• Tường mỏng (≤ 20cm) có cốt thép dày
• Cột vuông, chữ nhật tiết diện nhỏ
• Kết cấu đúc sẵn trong xưởng
• Bê tông kiến trúc yêu cầu bề mặt nhẵn

Ưu điểm: không làm lệch cốt thép, bề mặt đồng đều, năng suất cao. Nhược điểm: cần ván khuôn chắc chắn, chi phí thiết bị cao.

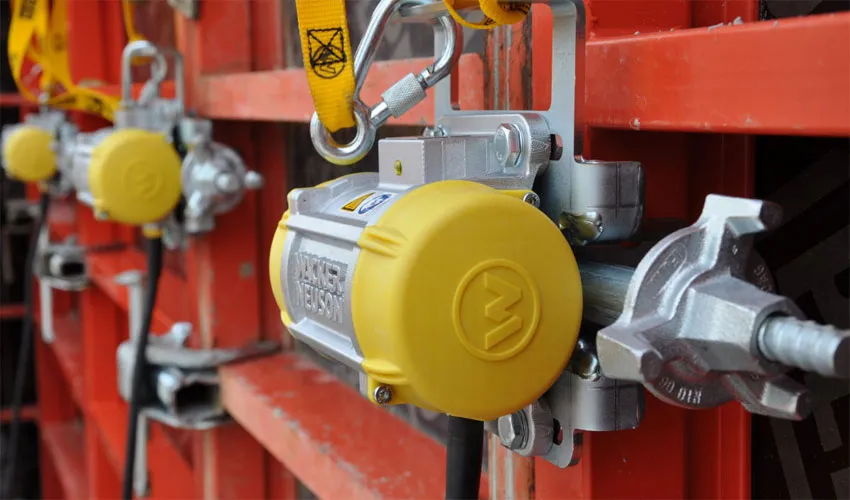

Máy đầm rung dán ván khuôn

Máy Đầm Bàn (Surface Vibrator)

Đầm bàn có tấm đế rung diện tích 0,2-1,0m², tần số 3.000-4.500 vòng/phút. Trọng lượng 30-80kg, độ sâu tác dụng 15-25cm.

Phù hợp với:

• Sàn bê tông dày ≤ 20cm
• Tấm đan, tấm lợp đúc sẵn
• Bê tông đường (kết hợp với thanh rung)
• Bê tông có độ sụt < 5cm

Thời gian đầm: 30-90 giây/điểm, đến khi bề mặt xuất hiện váng xi măng đồng đều. Không sử dụng cho bê tông dày > 25cm vì lớp dưới không nhận đủ năng lượng rung.

Máy đầm bàn đang làm phẳng bề mặt bê tông

Quy Trình Đầm Rung Đúng Kỹ Thuật

Với Đầm Rung Dùi

Chuẩn bị:

• Kiểm tra điện áp nguồn (220V ± 10% hoặc 380V ± 10%)
• Thử máy không tải 2-3 phút, quan sát rung đều
• Chuẩn bị dây nguồn dự phòng

Thao tác đầm:

1. Nhúng đầu rung thẳng đứng, nhanh chóng đến đáy lớp bê tông
2. Giữ 15-30 giây đến khi không còn bọt khí nổi lên
3. Rút chậm (5-8cm/giây) để bê tông tự lấp kín lỗ
4. Khoảng cách giữa các điểm đầm: 1,5 × bán kính tác dụng
5. Nhúng sâu 5-10cm vào lớp bê tông cũ (nếu đổ nhiều lớp)

Lỗi thường gặp:

• Đầm quá lâu (> 60 giây): phân tầng, cốt liệu lắng xuống
• Rút quá nhanh: tạo lỗ rỗng dọc
• Di chuyển ngang trong bê tông: làm lệch cốt thép
• Chạm đầu rung vào cốt thép: giảm tuổi thọ máy, làm rung cốt thép

Kiểm Soát Chất Lượng

Dấu hiệu đầm đủ:

• Bề mặt xuất hiện váng xi măng mỏng
• Không còn bọt khí nổi lên
• Bê tông ngừng lún
• Bề mặt phẳng, bóng nhẹ

Kiểm tra sau đầm:

• Độ chặt: lấy mẫu khoan, đo khối lượng thể tích (TCVN 3113:1993)
• Cường độ: mẫu thử nén 7 ngày, 28 ngày (TCVN 3118:1993)
• Bề mặt: không có tổ ong, lỗ rỗng > 5mm

Lưu ý an toàn: Không chạm tay vào đầu rung khi máy hoạt động. Sử dụng găng tay cách điện, giày cao su. Ngắt nguồn khi di chuyển máy hoặc nghỉ giải lao.

Lựa Chọn Máy Đầm Rung Phù Hợp

Căn cứ vào kết cấu:

• Móng, sàn dày > 30cm: đầm dùi Ø60-75mm
• Cột, dầm: đầm dùi Ø40-50mm
• Tường mỏng, cốt thép dày: đầm dán ván khuôn
• Sàn mỏng ≤ 15cm: đầm bàn

Căn cứ vào độ sụt:

• Độ sụt 10-18cm: đầm dùi tần số cao (15.000-18.000 vpm)
• Độ sụt 5-10cm: đầm dùi tần số trung bình (12.000-15.000 vpm)
• Độ sụt < 5cm: đầm bàn hoặc đầm dán

Căn cứ vào khối lượng:

• < 5m³/ngày: thuê máy hoặc mua loại nhỏ
• 5-20m³/ngày: đầm dùi 1,5-2,2 kW

• 20m³/ngày: bộ đầm 2-3 máy, công suất 2,5-3,5 kW

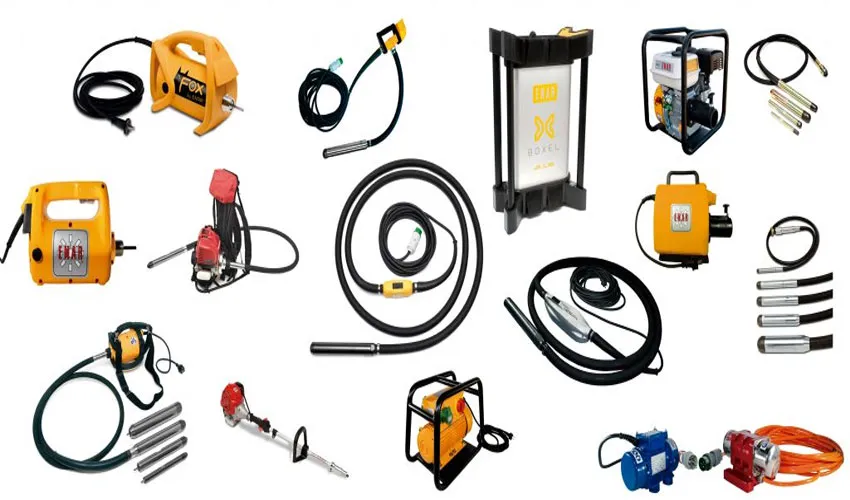

Các loại máy đầm rung khác nhau

Đầm rung đúng kỹ thuật giúp bê tông đạt cường độ thiết kế, giảm nguy cơ nứt và bong tróc. Lựa chọn loại máy đầm rung bê tông phù hợp với từng kết cấu, kết hợp vận hành đúng quy trình sẽ tối ưu chất lượng công trình và tuổi thọ thiết bị.
